« La conformité normative n'est pas un argument marketing ! C'est une méthode de travail à un prix pensé pour tous. »
Dimensionnez vos poutres bois
conformément à l'Eurocode 5 et Eurocode 1

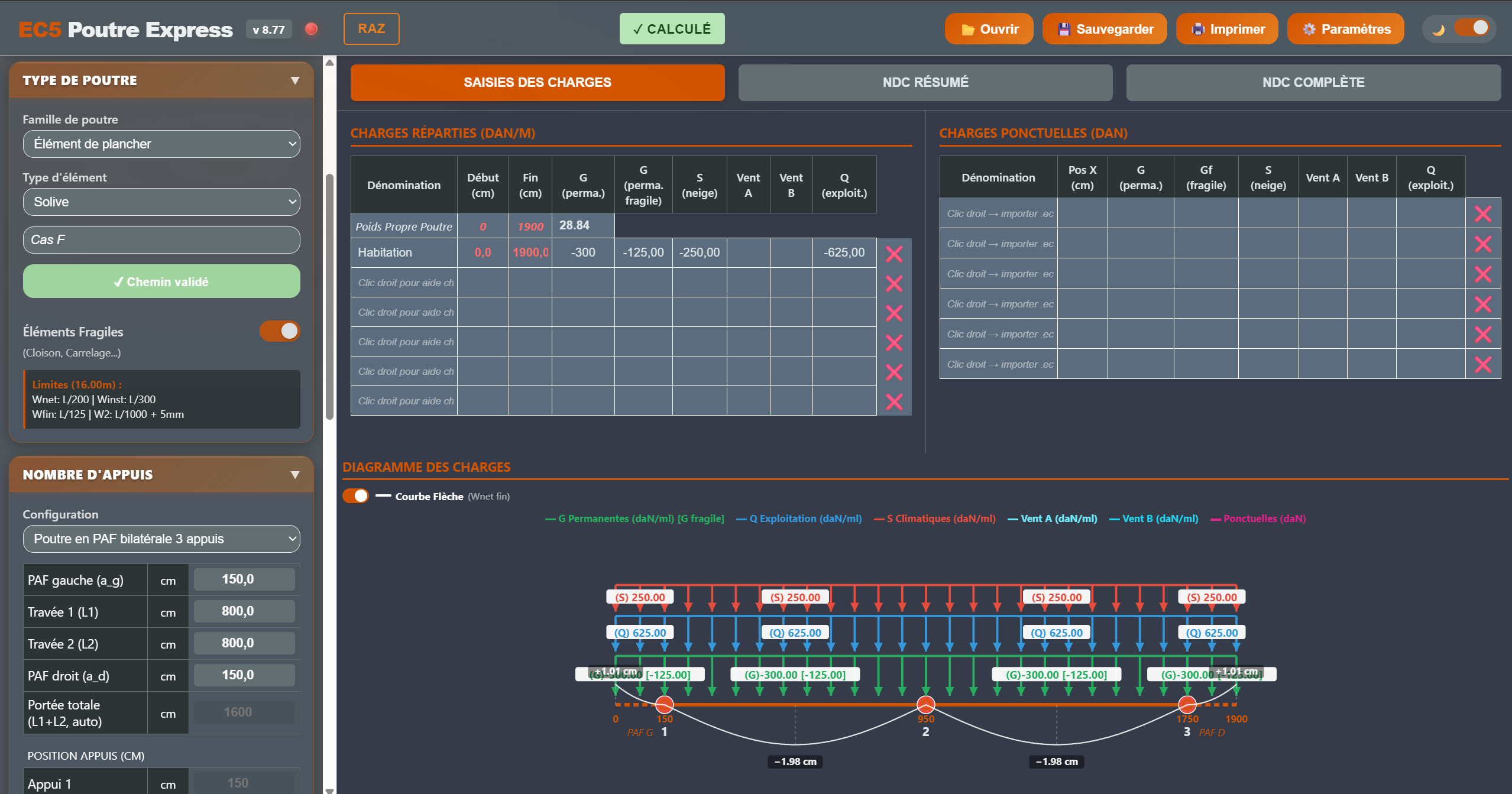

Saisissez vos chargements en quelques secondes. Là où les logiciels EC5 traditionnels exigent des dizaines de clics et de menus, EC5 Poutre Express mise tout sur la simplicité — sans jamais sacrifier la conformité normative.
Saisie ultra rapide2 tableaux uniques pour G, Q, S, Wa, Wb réparties et ponctuelles

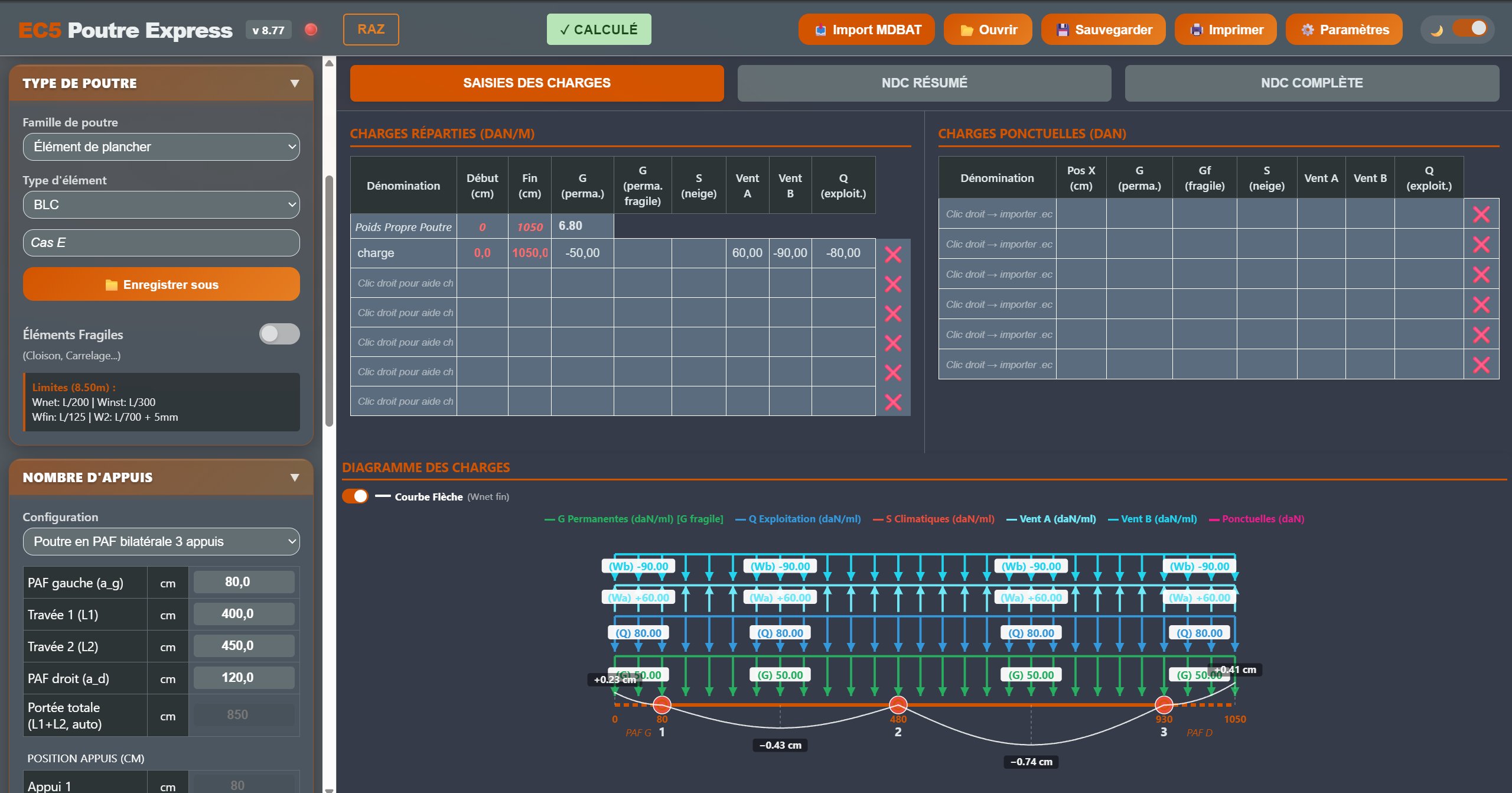

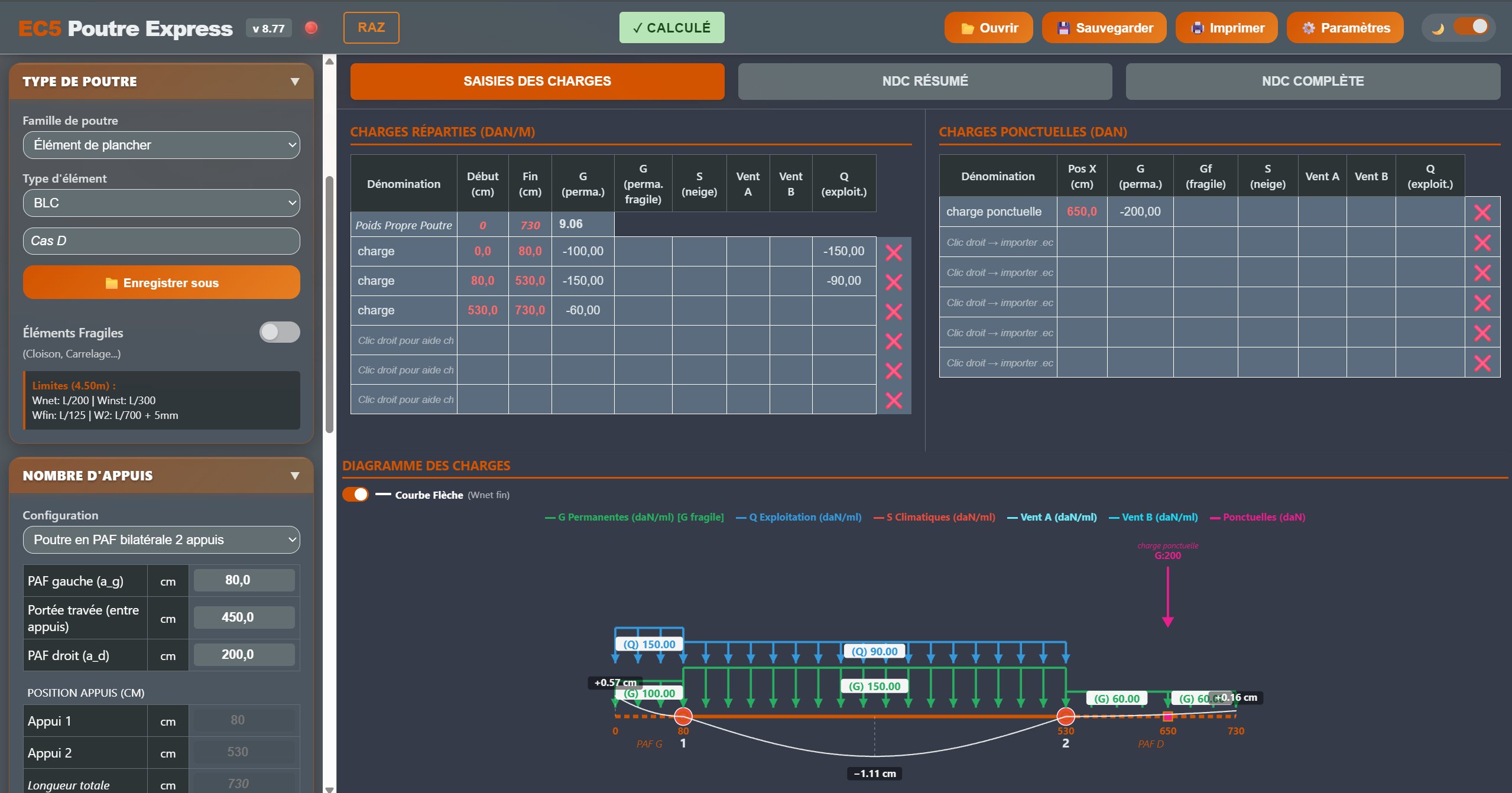

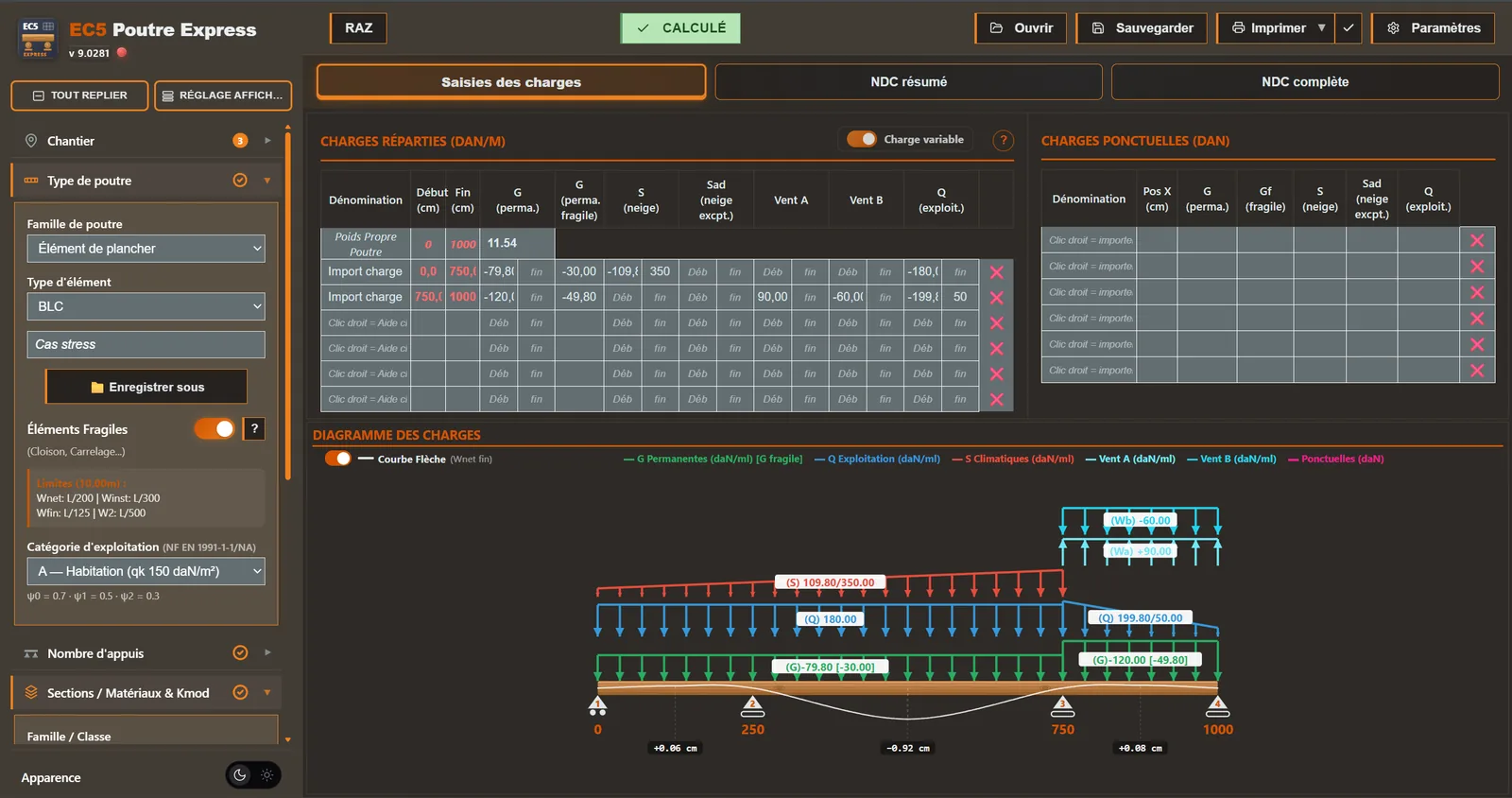

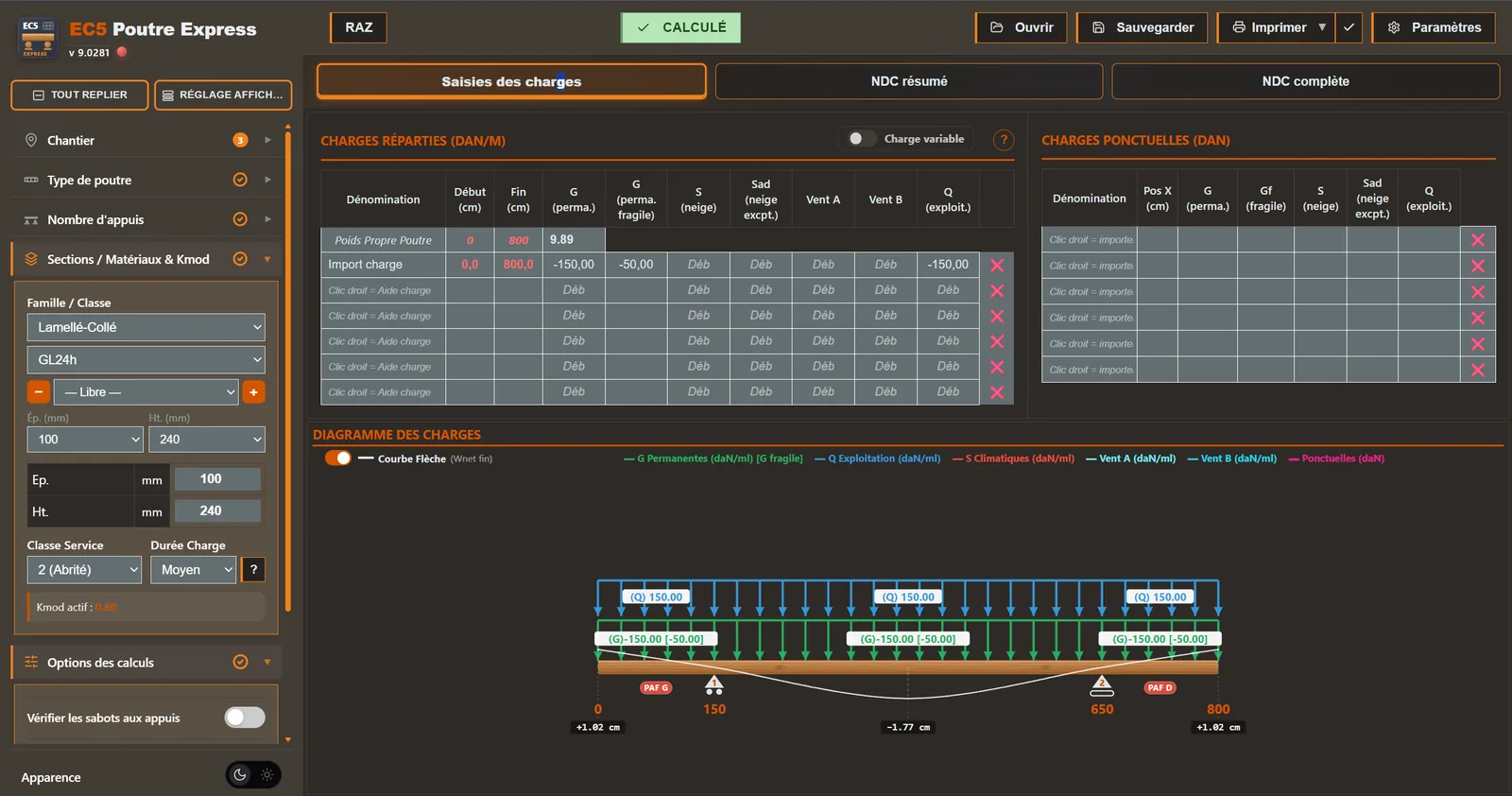

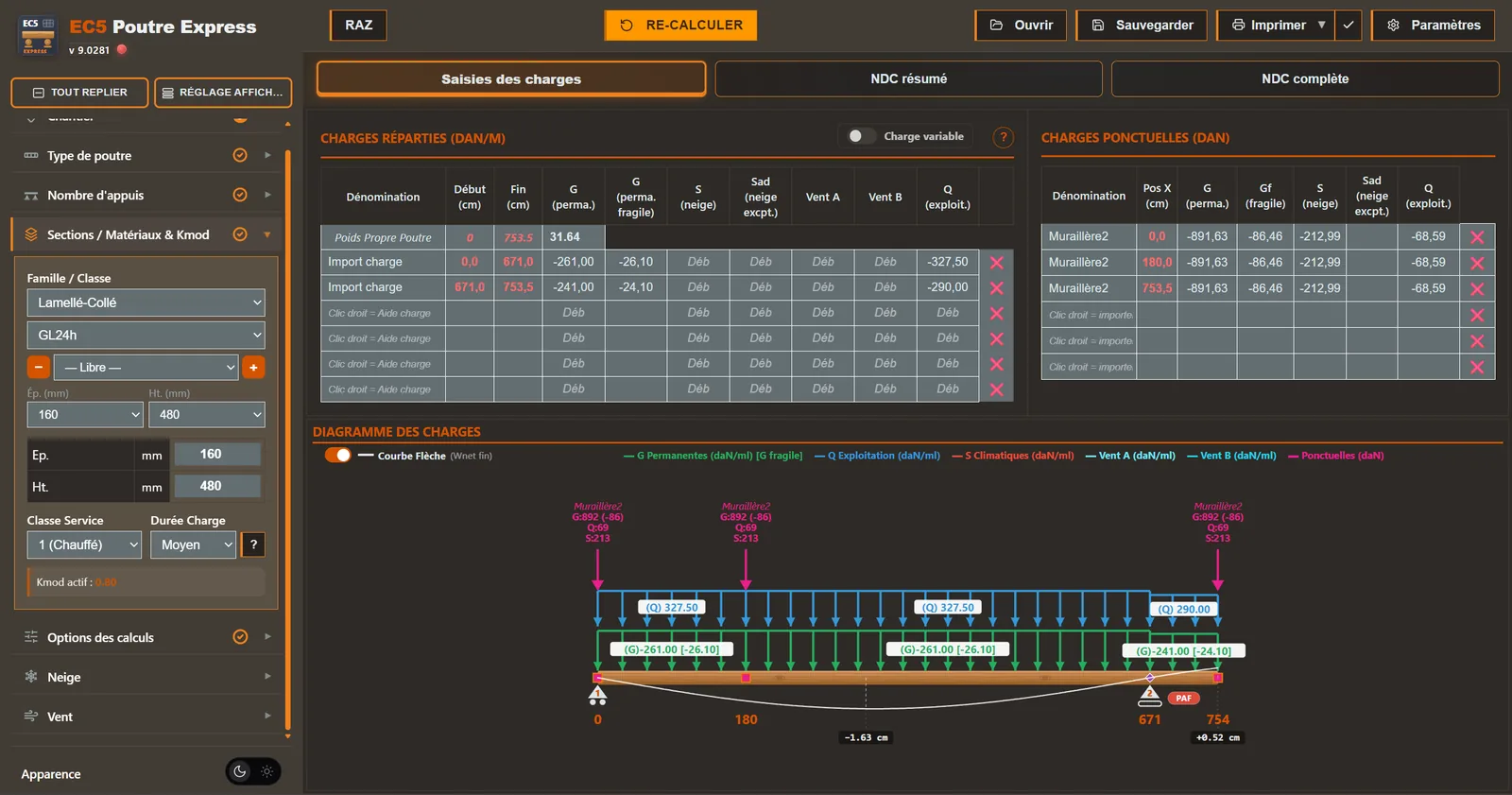

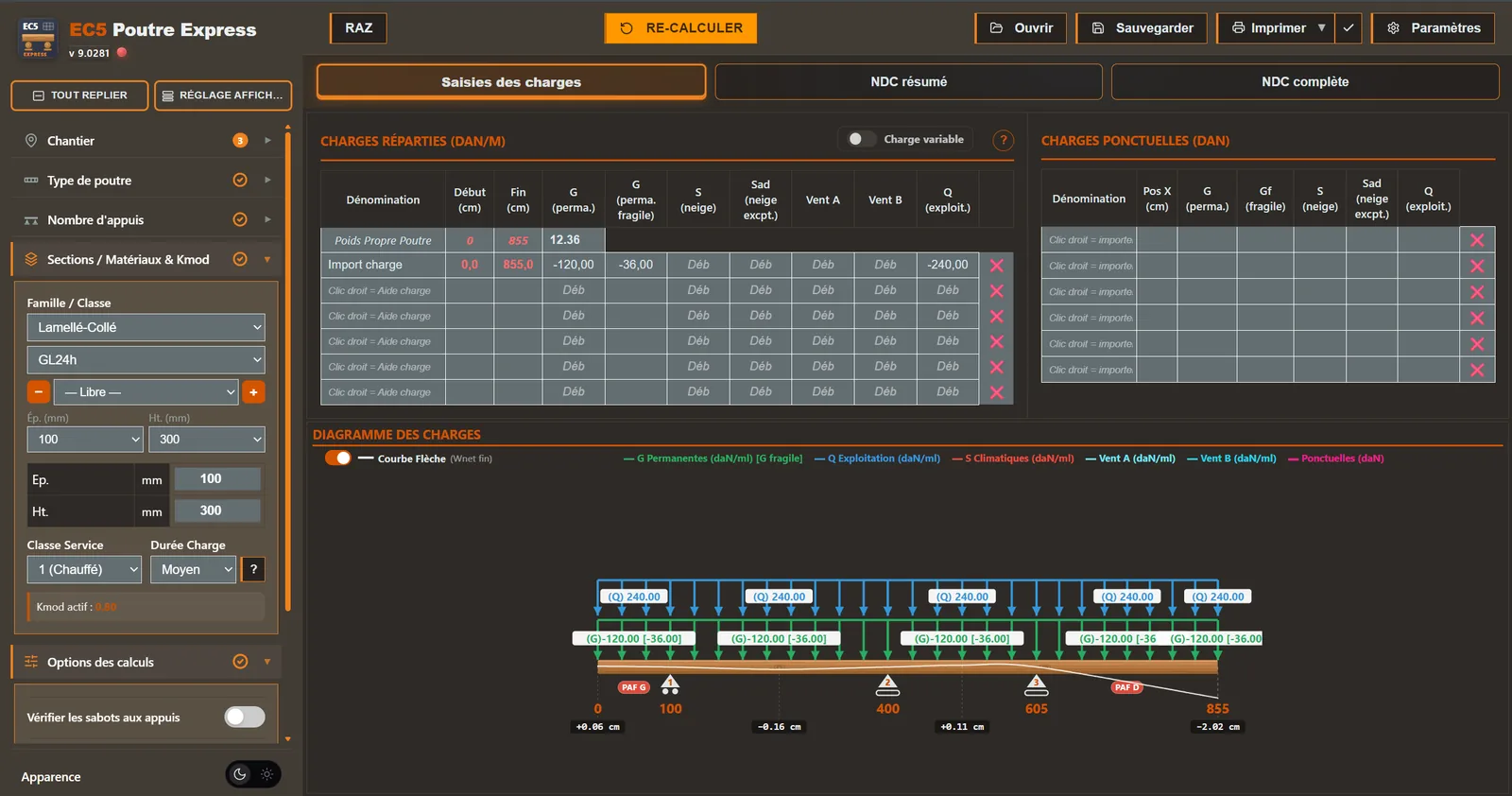

De la solive isostatique au porte-à-faux bilatéral sur 3 appuis : le logiciel applique automatiquement les bonnes équations et les bonnes limites de flèches.
Fini les allers-retours dans les cartes réglementaires et les tableaux de charges. Saisissez une commune : zone de neige, région de vent, zone sismique et altitude se renseignent automatiquement. Composez votre complexe de toiture ou de plancher à partir d'une bibliothèque de charges déjà chiffrée.
Vos zones réglementaires en 2 secondesGRATUIT
Neige, vent, sismique, altitude — et la charge sk déjà majorée. Tapez l'adresse de votre chantier, ou essayez :
Commune absente de la base embarquée — zones à vérifier.
Neige
Vent
Sismique
m
Charge au sol sk selon NF EN 1991-1-3/NA (majoration d'altitude comprise).

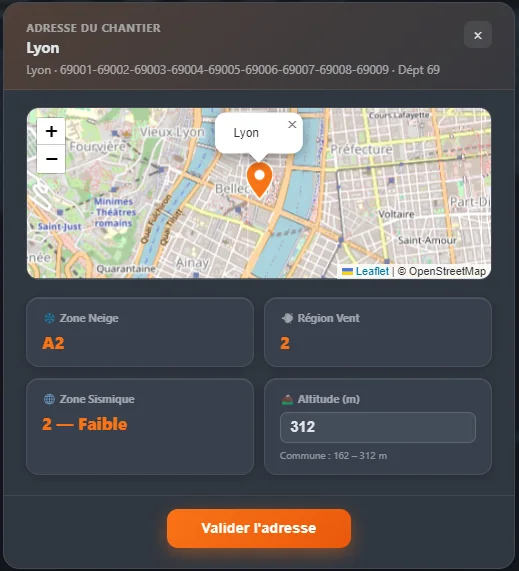

1 · Tapez l'adresse du chantier (comme sur impots.gouv) → 2 · Choisissez-la dans la liste : zones, altitude et carte s'affichent → 3 · Ajustez l'altitude : sk se recalcule aussitôt.
Zone neige, vent, sismique & altitude — automatiques
Tapez la commune, le logiciel géolocalise le chantier et récupère instantanément les quatre paramètres réglementaires depuis ses bases intégrées. Plus aucun risque d'erreur de zonage.
❄️ Zone de neige (NF EN 1991-1-3/NA)
🌬️ Région de vent (NF EN 1991-1-4/NA)
〰️ Zone sismique (Eurocode 8)
⛰️ Altitude min/max de la commune

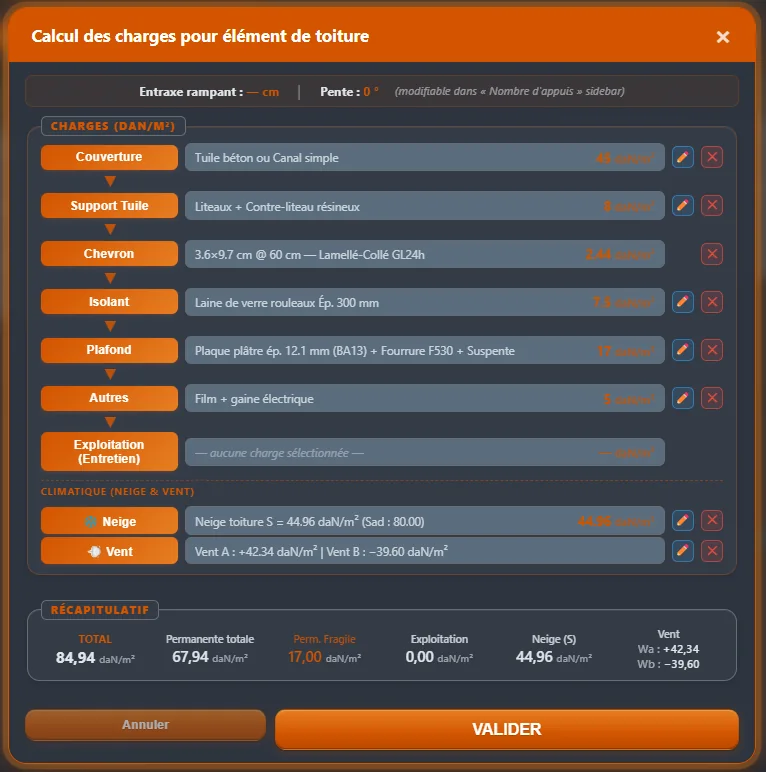

Assistant de charges : composez votre complexe couche par couche
Couverture, support, chevron, isolant, plafond : chaque couche se choisit dans une liste déroulante déjà chiffrée. Le total permanent, la part fragile, la neige et le vent s'additionnent en direct — puis basculent dans le calcul en un clic.
🧱 Couvertures : tuile, ardoise, bac acier, zinc…
🪵 Supports, chevrons, voliges, liteaux
🧊 Isolants & plafonds préchiffrés
➕ Ajoutez vos propres charges à la bibliothèque

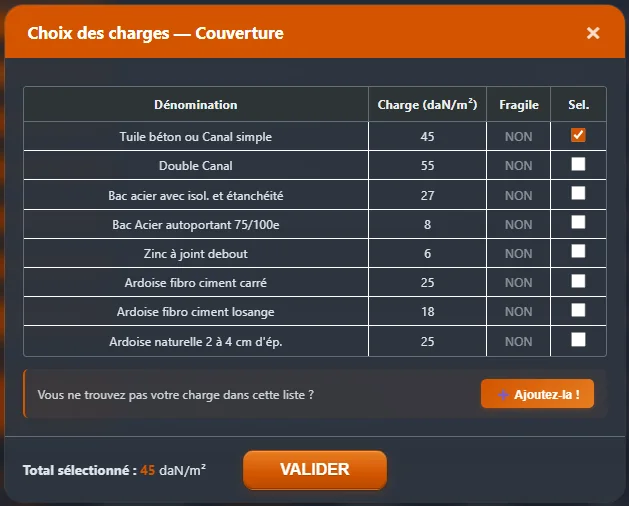

Des dizaines de références prêtes à l'emploi
Tuile béton (45), double canal (55), bac acier (27), zinc à joint debout (6), ardoise naturelle (25)… Chaque matériau courant est déjà renseigné en daN/m² avec sa nature fragile ou non. Vous sélectionnez, vous validez — le total s'affiche. Et si une charge manque, un bouton « Ajoutez-la ! » l'intègre définitivement à votre bibliothèque.

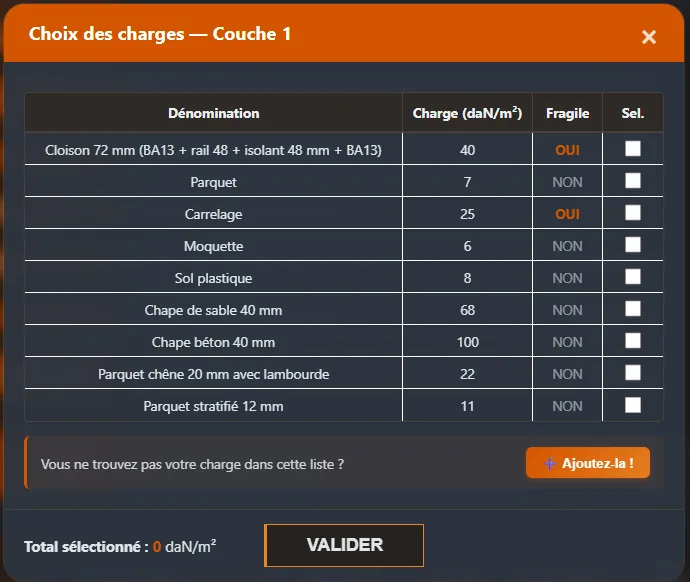

Les planchers aussi, couche par couche
Cloison 72 mm (40), parquet (7), carrelage (25), chape de sable 40 mm (68), chape béton 40 mm (100)… puis les panneaux (CTB-H, lambris), l'isolant et le plafond : quatre couches, chacune avec sa liste chiffrée en daN/m². Le carrelage et la cloison sont marqués fragiles : leur part est isolée et compte dans le contrôle de flèche W2. La charge d'exploitation ne se saisit pas : elle vient de la catégorie du local (A — Habitation : 150 daN/m²), et une charge absente s'ajoute à votre bibliothèque d'un clic.

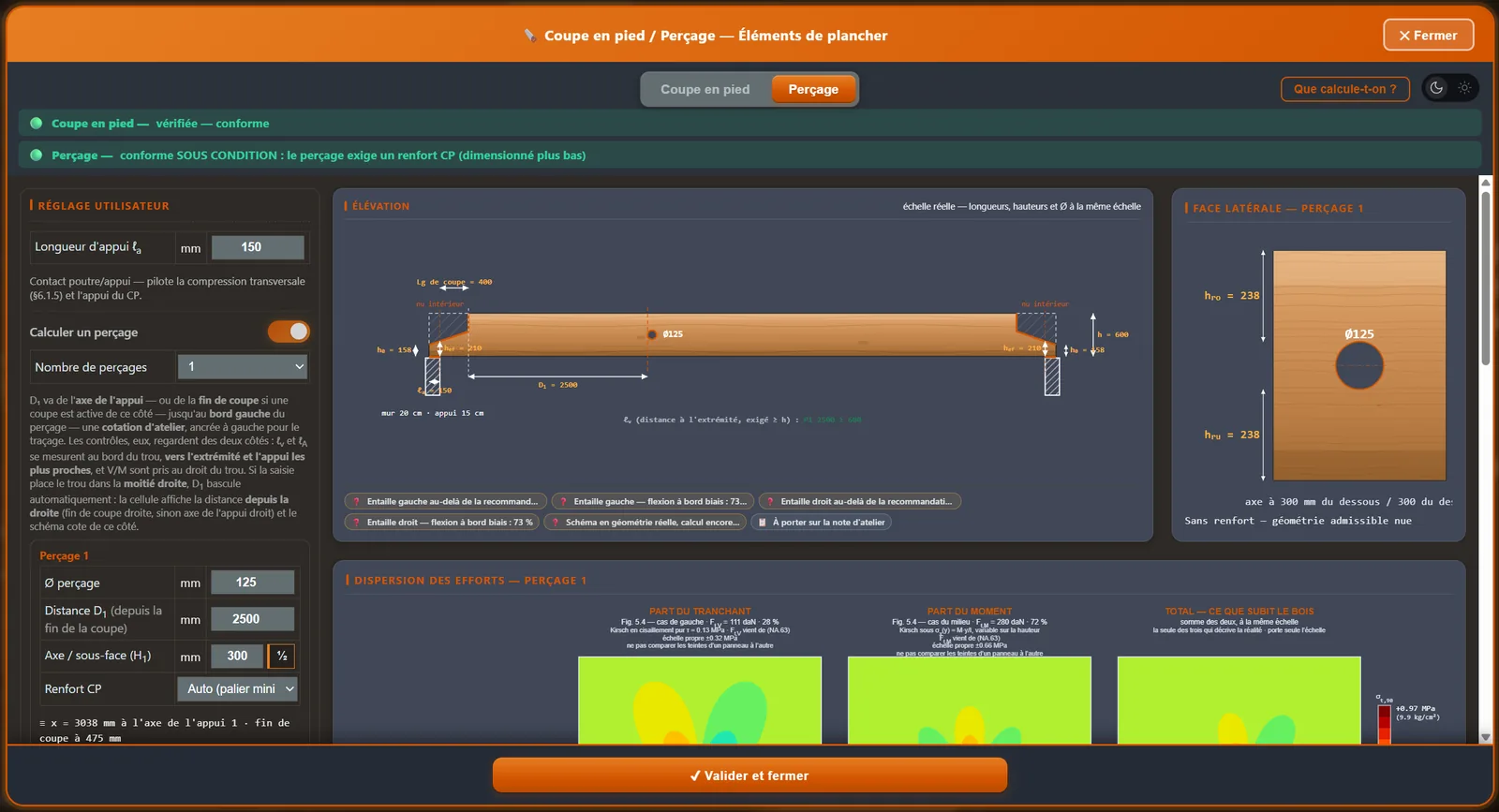

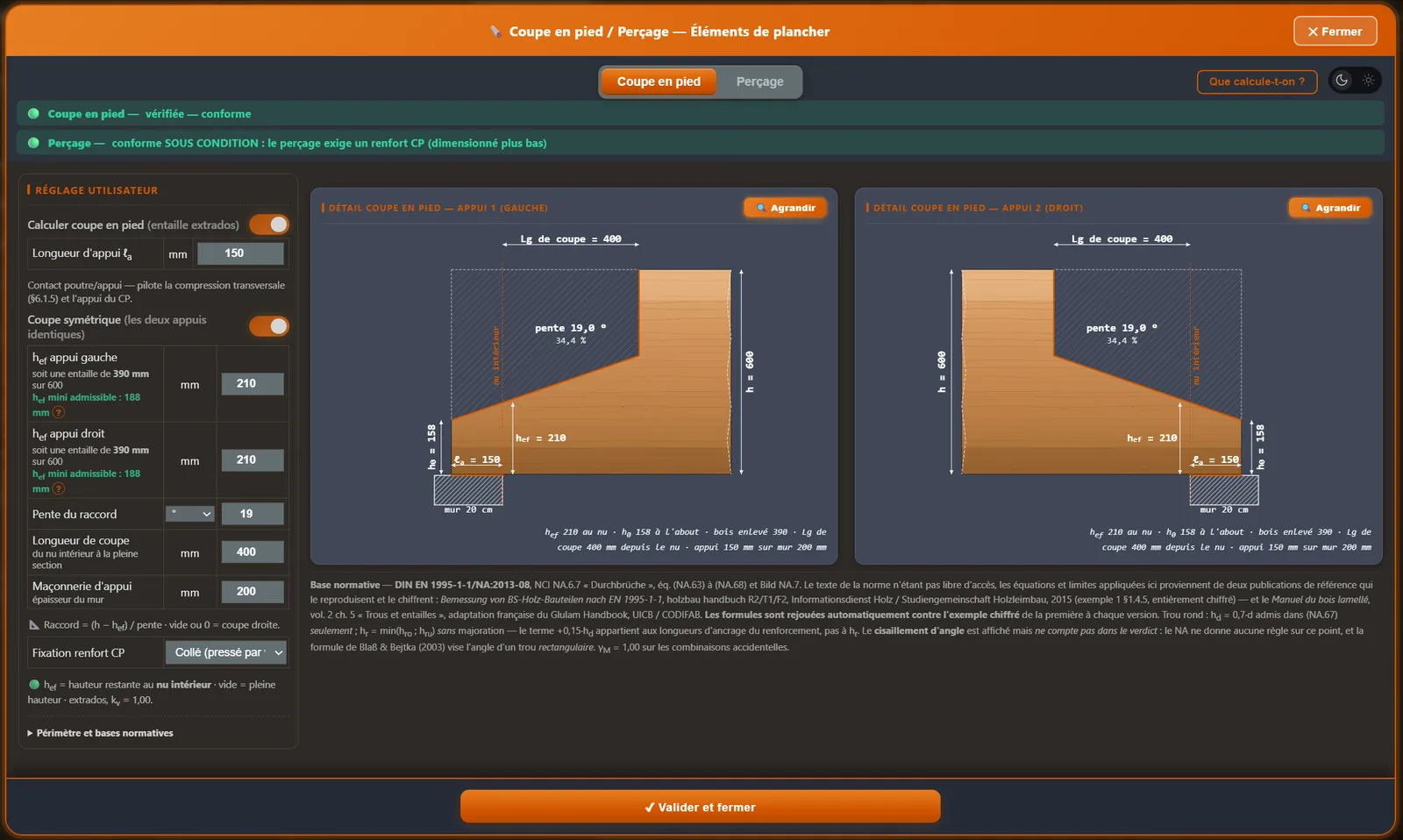

Coupe en pied à l'appui, réservations pour gaines, charges variables en rampe le long de la travée : des situations courantes sur chantier, rarement calculées — ici justifiées jusqu'au plan de renfort coté. Et les charges d'exploitation, de neige et de vent peuvent varier linéairement d'un bout à l'autre de la poutre (trémies, débords, accumulations) : le moteur les intègre exactement, pas par paliers.
Coupe en pied — hef aux deux appuis, pente du raccord, longueur de coupe, et le détail coté de chaque appui.Perçage — élévation cotée, face latérale avec hro et hru, et les trois champs de dispersion des efforts.
Simulation des efforts autour du perçage
Le calcul des perçages, carte par carte
Percer une poutre, ce n'est pas retirer de la matière : c'est dévier le flux des efforts. EC5 Poutre Express ne se contente pas d'un verdict — il montre d'où viennent les efforts, pourquoi le bois risque de fissurer, et ce que reprend le renfort. Voici les trois cartes telles qu'elles s'affichent dans le logiciel, et telles qu'elles s'impriment dans la note.
1

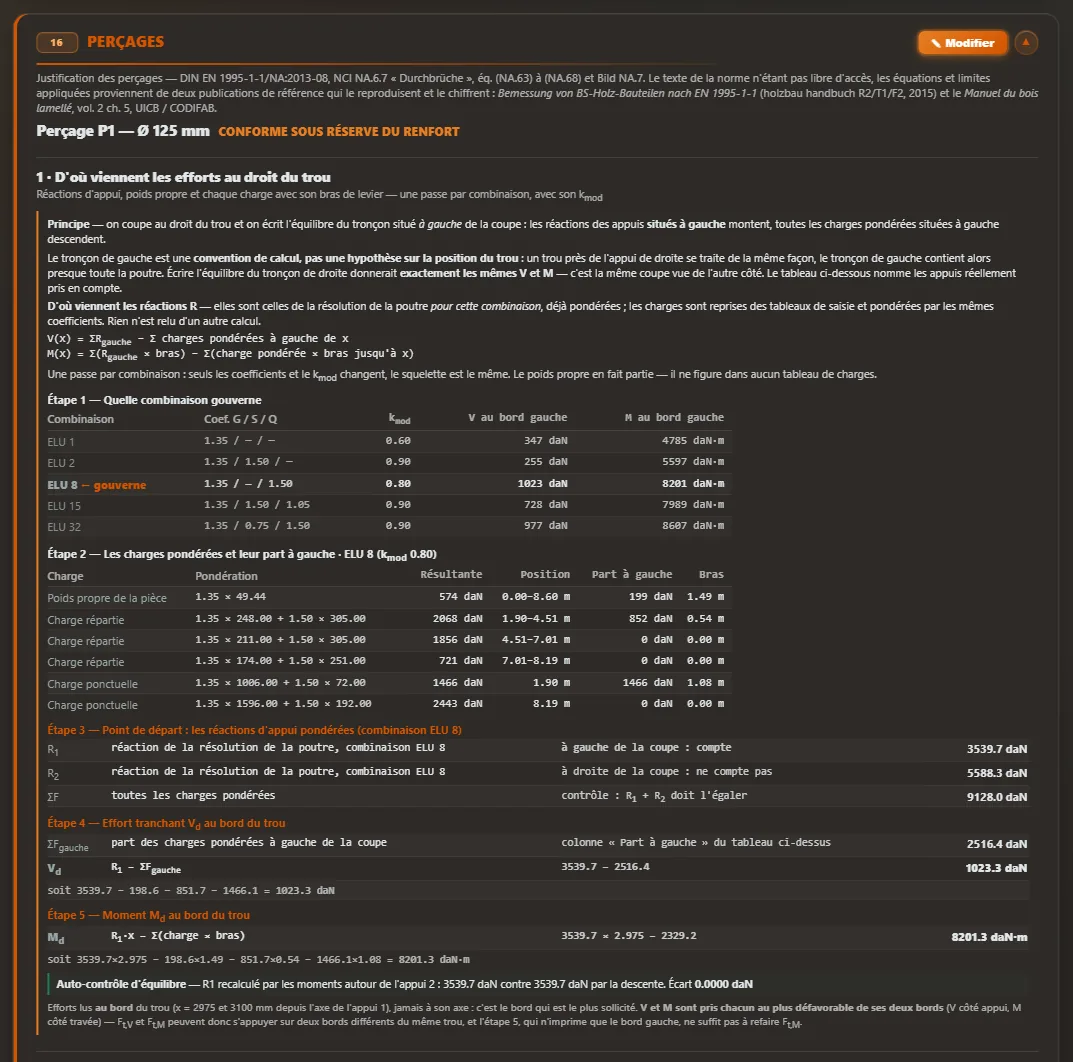

D'où viennent les efforts au droit du perçage
Le logiciel coupe la poutre au droit du perçage et écrit l'équilibre du tronçon : les réactions d'appui situées à gauche montent, toutes les charges pondérées situées à gauche descendent. Une passe par combinaison, chacune avec son kmod — le tableau montre laquelle gouverne, et pourquoi.
V(x) = ΣR_gauche − Σ charges pondérées à gauche de x
M(x) = Σ(R_gauche × bras) − Σ(charge pondérée × bras)
Rien n'est relu d'un autre calcul : les réactions sont celles de la résolution de la poutre pour cette combinaison. Un auto-contrôle d'équilibre recalcule la réaction par l'autre bout et affiche l'écart.
DIN EN 1995-1-1/NA — NA.6.7 · V et M pris chacun au plus défavorable de ses deux bords
Chaque étape est écrite : combinaison gouvernante, bras de levier, Vd et Md au bord du perçage.
2
Pourquoi le bois risque de fissurer ici
Percer interrompt les fibres. Sous l'effet du tranchant et du moment, le bois se met à tirer perpendiculairement au fil de part et d'autre du perçage — la direction où il est le plus faible (ft,90,k = 0,5 MPa en lamellé-collé). Les deux parts s'additionnent ; la résistance mobilise une longueur efficace ℓt,90 affectée du coefficient d'échelle kt,90.
F_t,V,d = V_d·h_d/(4h) · (3 − (h_d/h)²)
F_t,M,d = 0,008 · M_d / h_r
F_t,90,d = F_t,V,d + F_t,M,d
R = 0,5 · ℓ_t,90 · b · k_t,90 · f_t,90,d
h_d = 0,7·d (perçage rond — admis dans NA.67 seulement)
Les trois champs montrent le même perçage : la traction due au tranchant seul, celle due au moment seul, et leur somme — solution analytique de Kirsch. Les deux premiers sont à leur échelle propre, seul le total porte la barre de couleurs : on ne compare pas les teintes d'un panneau à l'autre, on lit les valeurs en daN et en %.
DIN EN 1995-1-1/NA — éq. NA.63 à NA.68

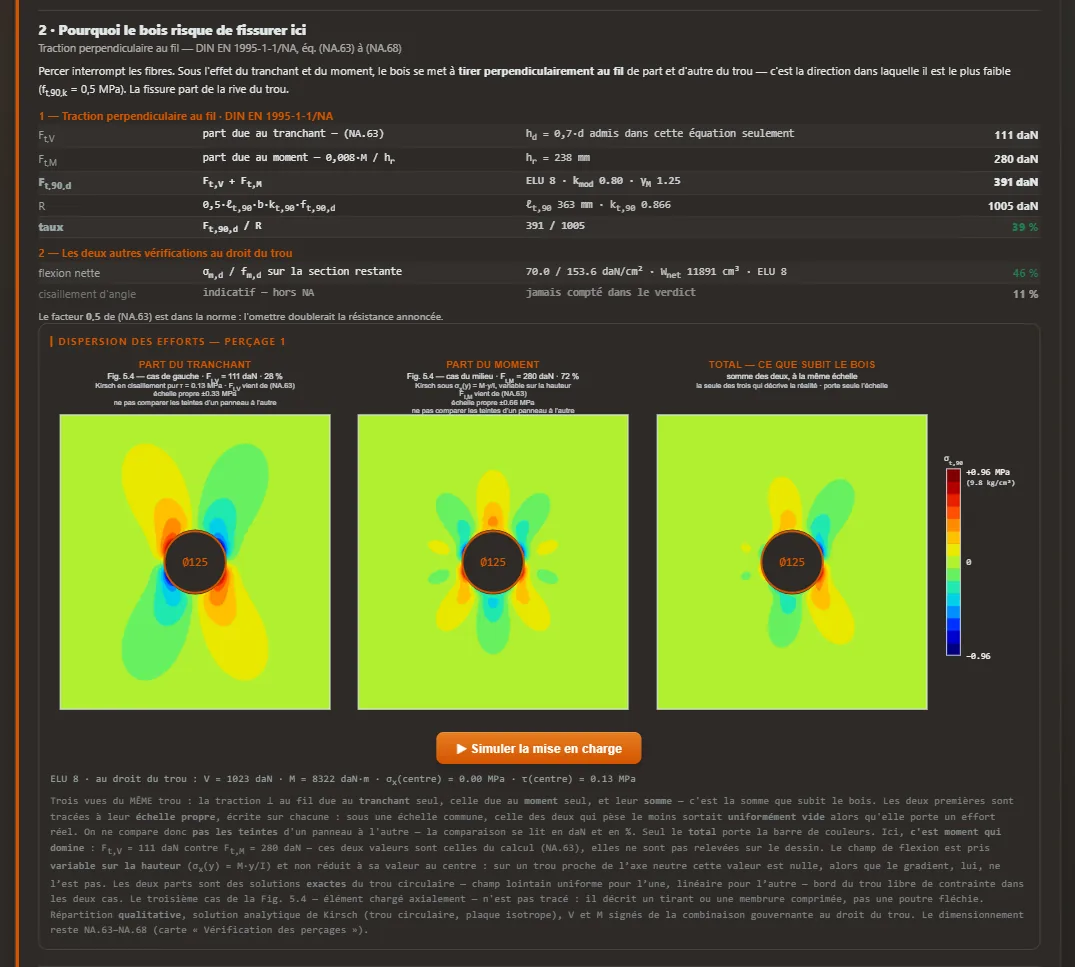

Trois vues du même perçage : part du tranchant, part du moment, et ce que subit réellement le bois.
3
Le renfort qui reprend tout
Quand le perçage sort du domaine libre, la norme ouvre un domaine admis à condition d'être renforcé. Le renfort reprend alors l'intégralité de Ft,90 — la traction du bois n'est plus comptée du tout. Deux solutions alternatives, jamais cumulées : vis à filetage total sur les chants, ou plaques contreplaqué collées.
Chacune est dimensionnée et dessinée : implantation, pinces a3,c et a2, ancrage utile ℓef, capacité par vis, taux à l'arrachement — plus la face latérale cotée et les plans de perçage vus de dessus et de dessous. L'atelier n'a rien à interpréter.
DIN EN 1995-1-1/NA — NA.6.8.4 · vis sous ETA-11/0190

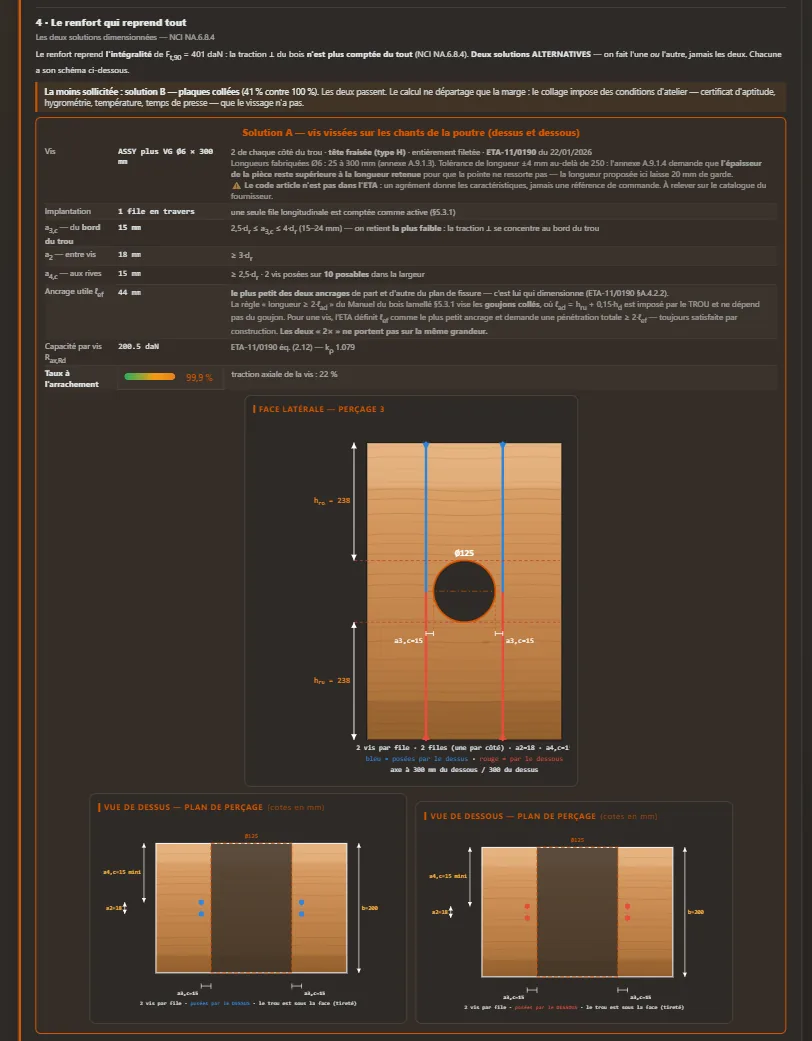

Le renfort dimensionné et dessiné : pinces, ancrage, plans de perçage cotés.
Pourquoi l'annexe allemande ? L'annexe nationale française de l'Eurocode 5 ne fournit aucune règle de calcul pour les perçages. La DIN EN 1995-1-1/NA est la référence européenne en la matière, et c'est elle qu'EC5 Poutre Express applique — en le disant dans la note. Elle borne aussi le domaine matériau : lamellé-collé et LVL, bois massif exclu (interprétation officielle NABau, question n°24), les fentes de retrait s'y superposant aux fissures de traction perpendiculaire.

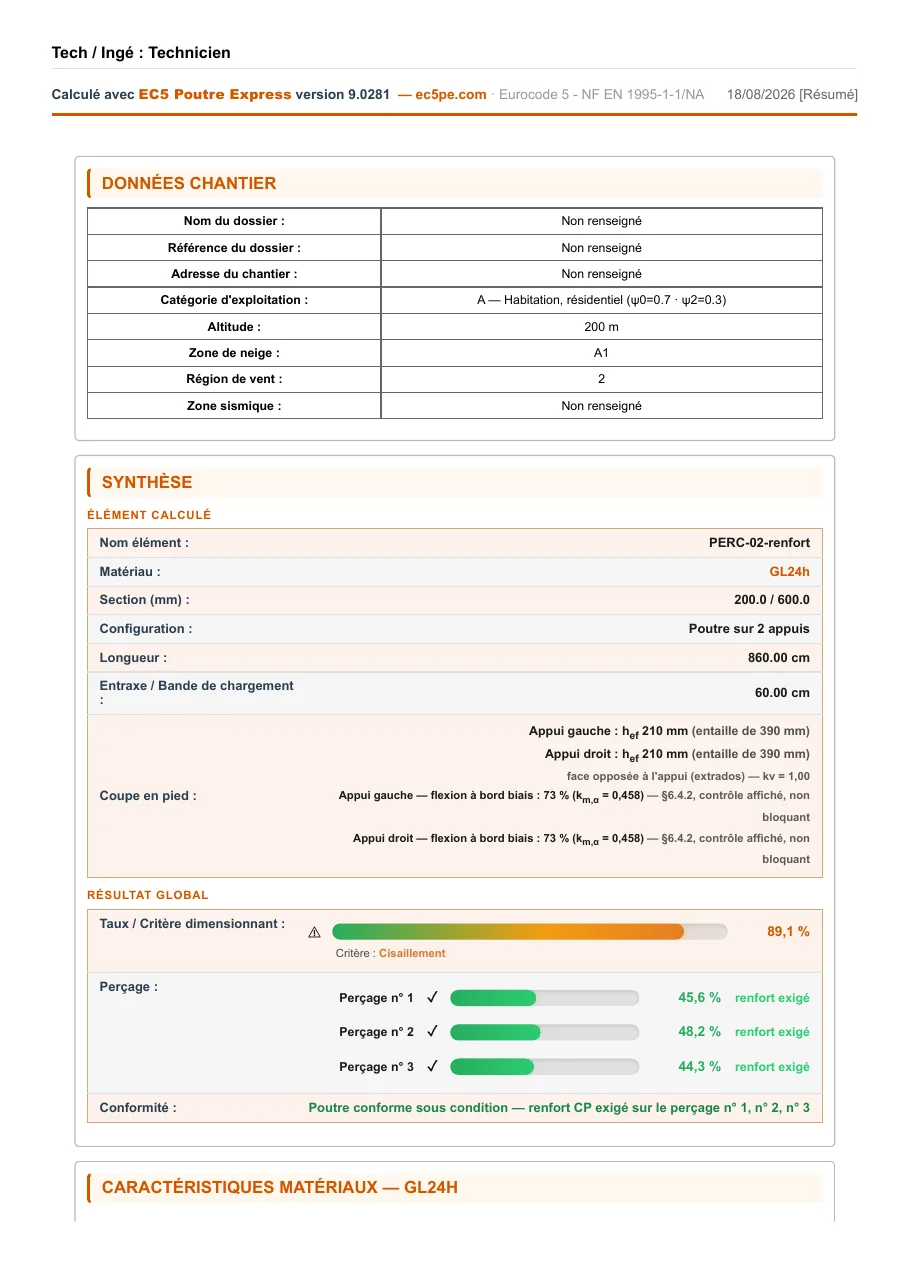

Voir une note de calcul complèteUne poutre lamellé-collé GL24h réellement calculée : 3 perçages Ø125 renforcés et coupes en pied aux deux appuis, du chantier au plan d'atelier — combinaisons, dispersion des efforts, renforts cotés, synthèse.PDF · 29 pages · 2,3 Mo · texte cherchable · généré par EC5 Poutre Express v9.0281
Tout ce dont un charpentier bois ou Bureau d'études a besoin
Conçu par des professionnels, pour des professionnels. Chaque fonctionnalité répond à un besoin réel de BE.
+
Conforme Eurocode 5
NF EN 1995-1-1/NA intégralement appliqué. Coefficients kmod, kdef, kc,90, kcrit calculés selon les règles de l'art. Limites de flèches sélectionnées automatiquement selon la portée et la présence d'éléments fragiles supportés.
+

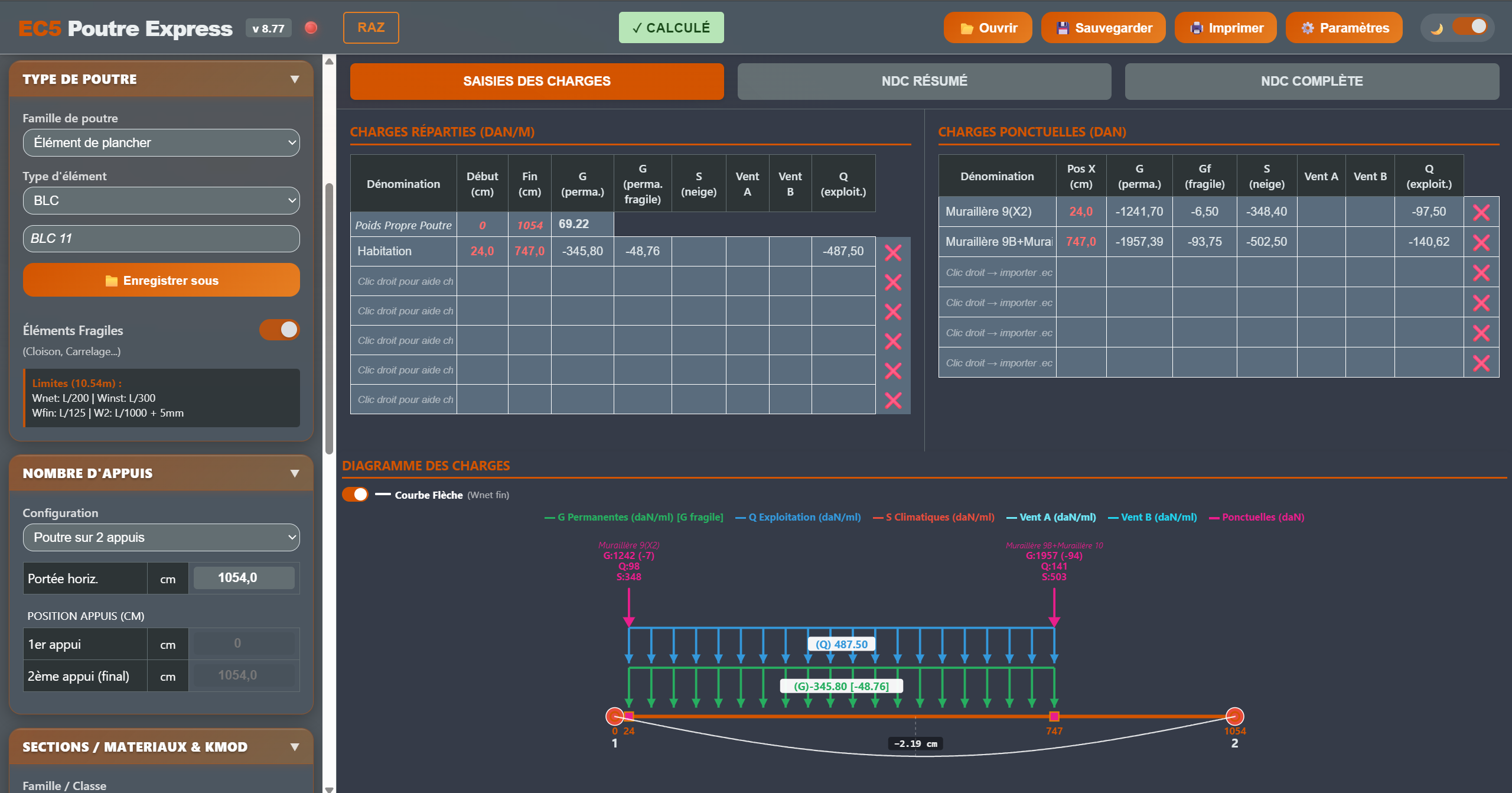

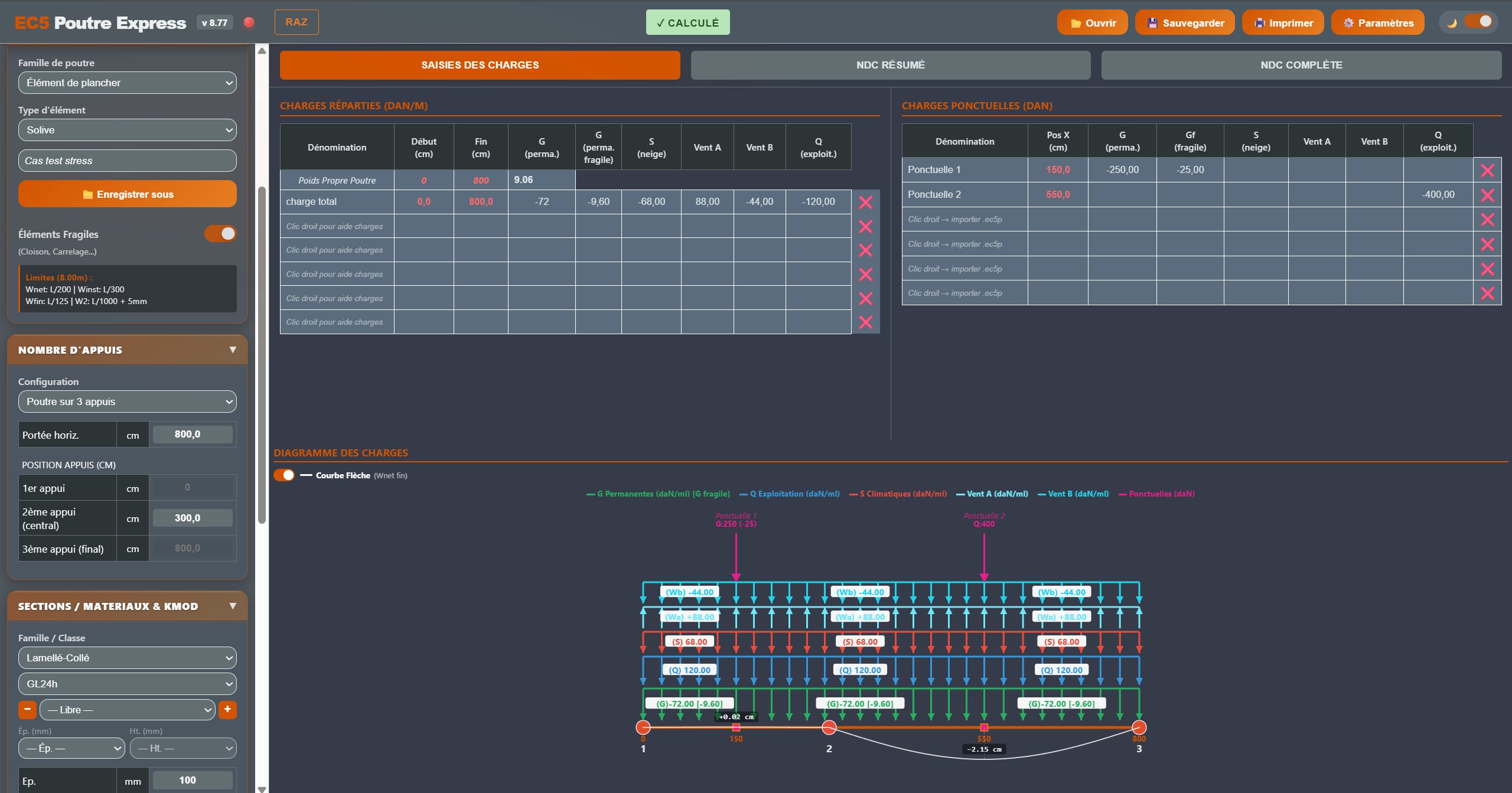

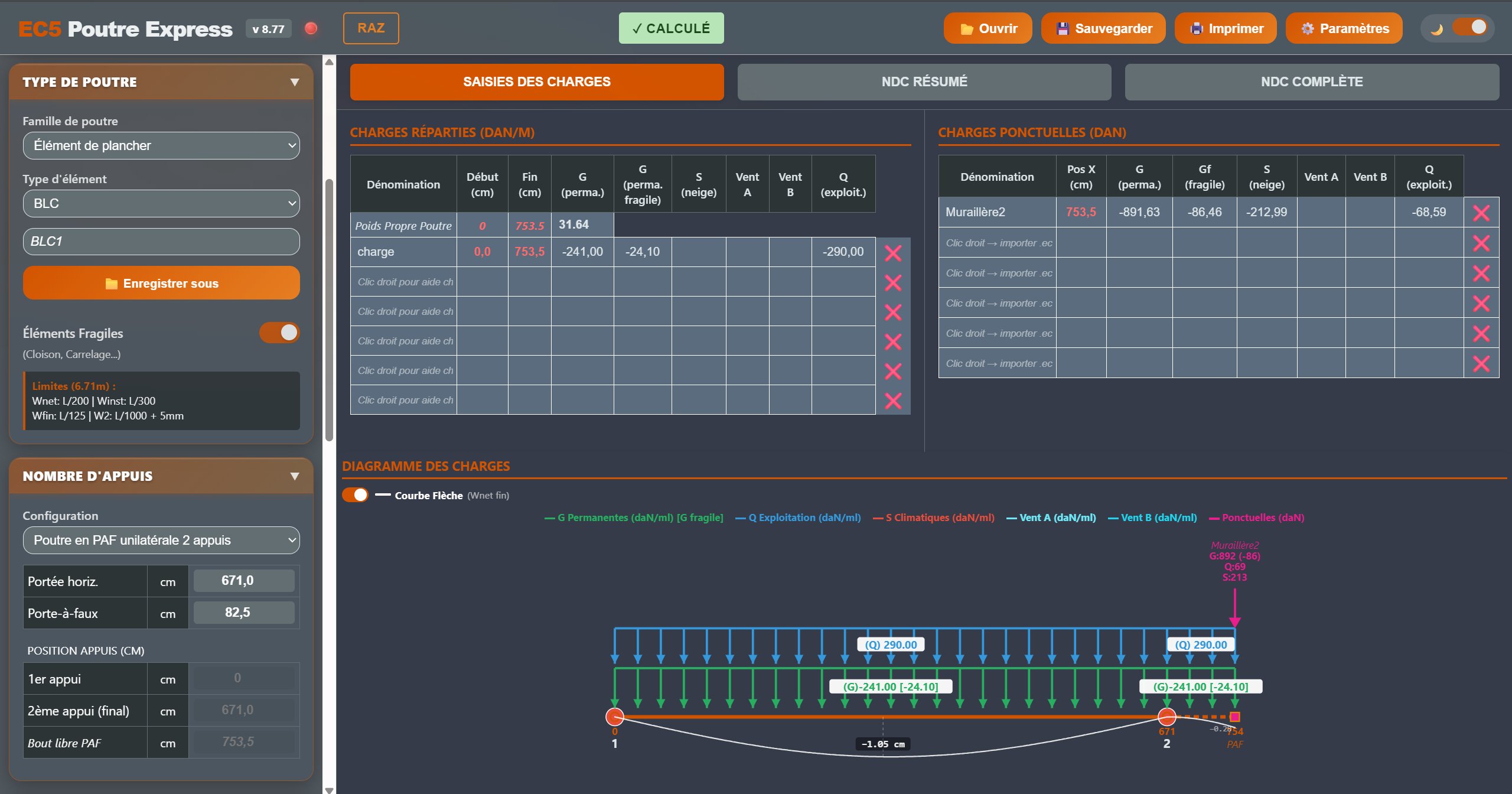

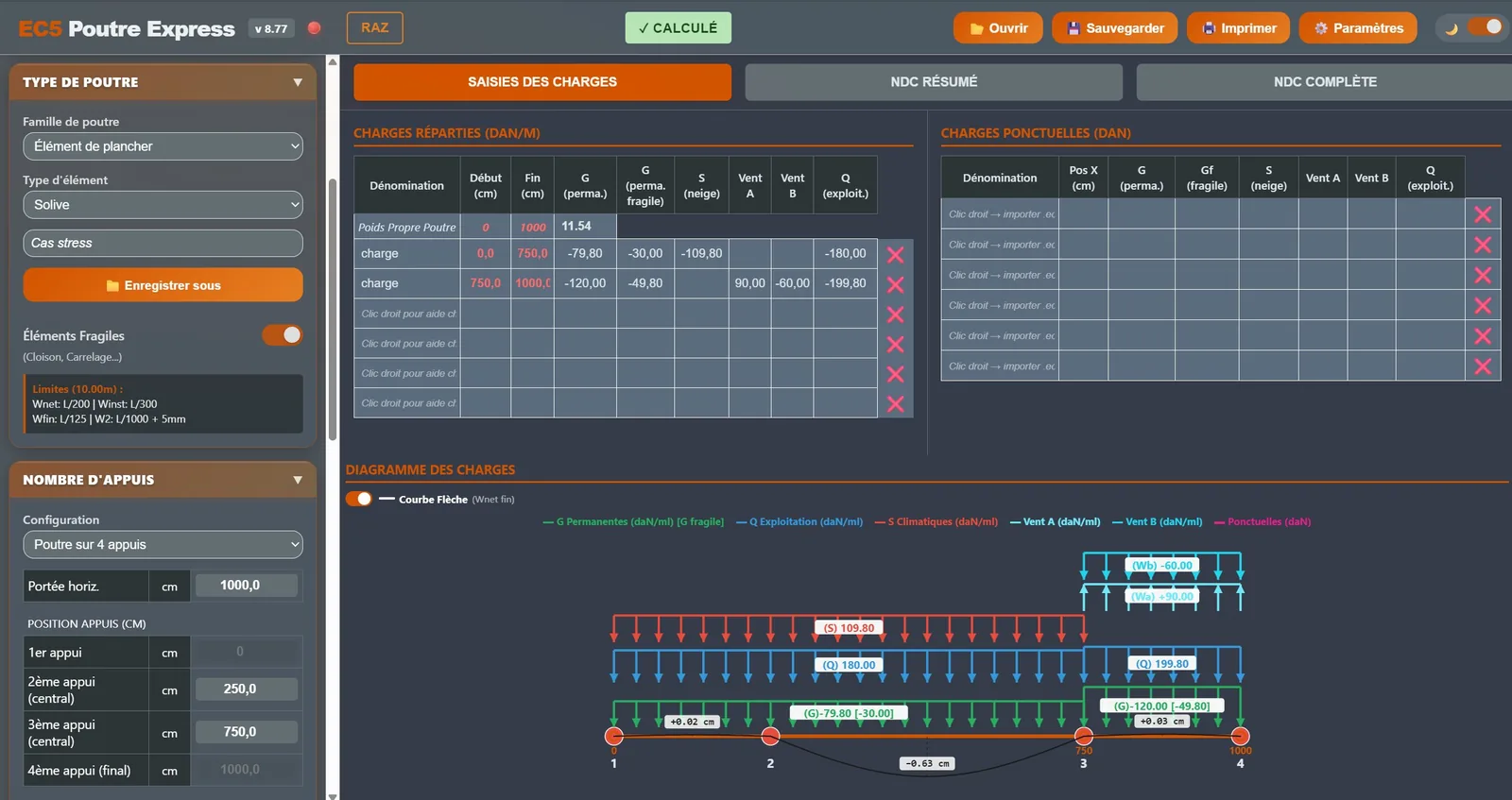

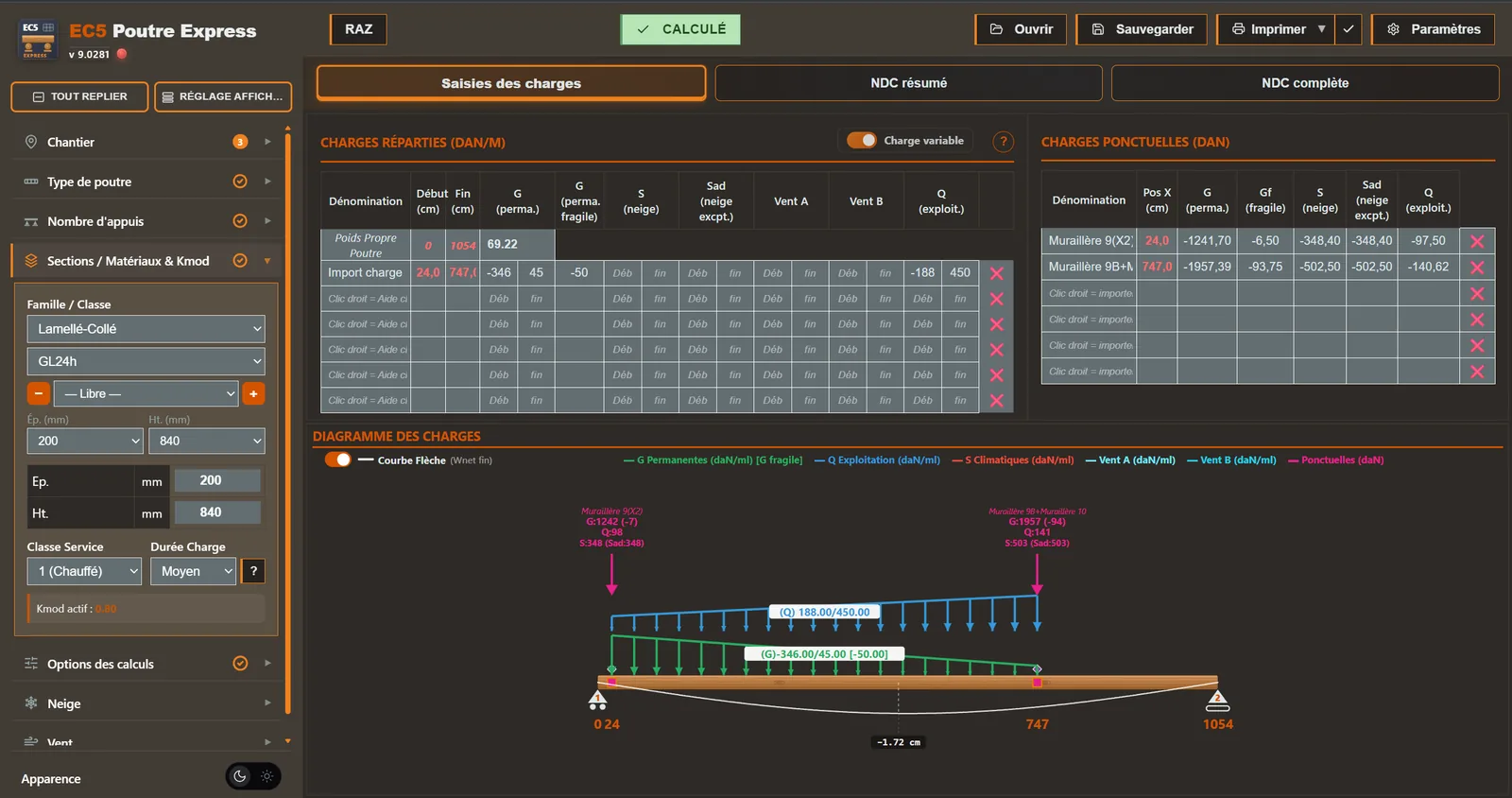

6 configurations de poutres
Poutres sur 2, 3 ou 4 appuis, porte-à-faux unilatéral ou bilatéral, ou PAF bilatéral 3 appuis pour les cas complexes. Chaque configuration applique les bonnes limites de flèches : selon que vous êtes en travée ou en console, plancher ou toiture.
+

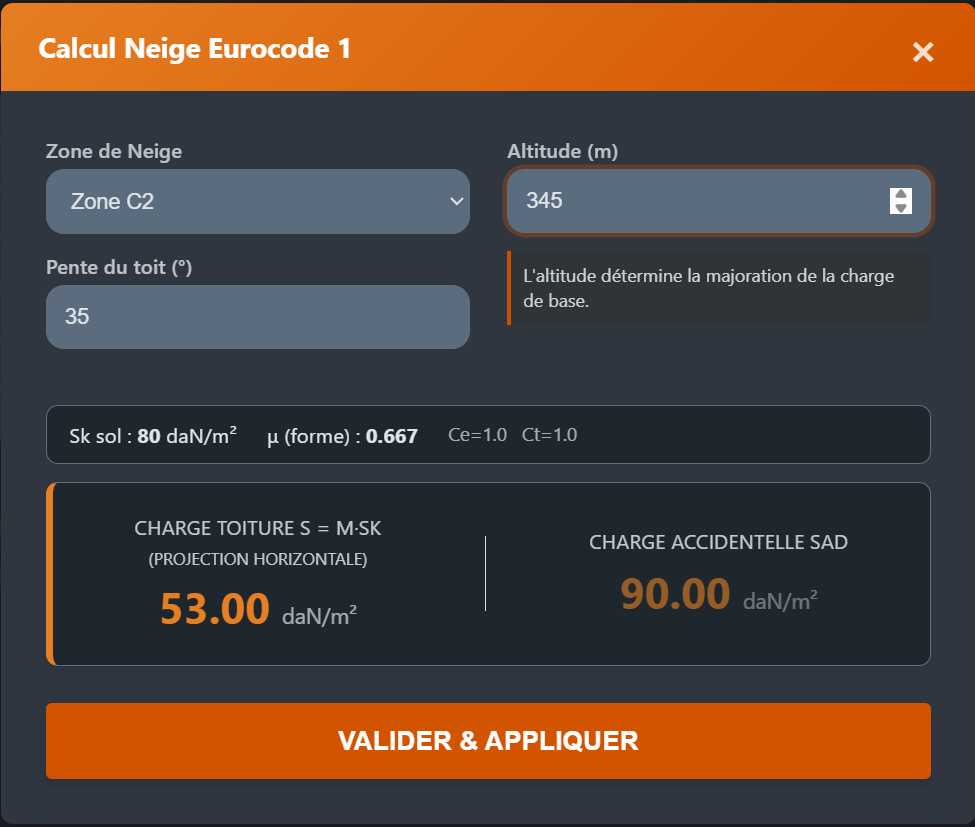

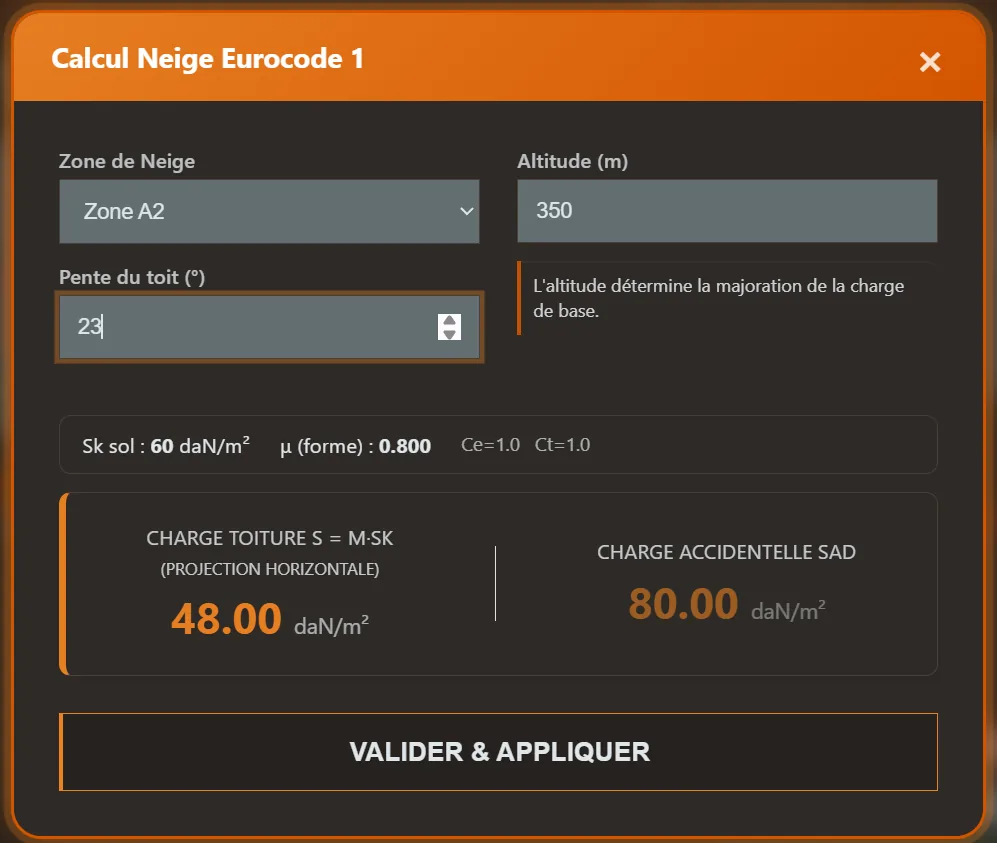

Module Neige intégré
NF EN 1991-1-3/NA. 8 zones (A1 à E), majoration altitude par tronçons jusqu'à 1500 m+, prise en compte de la pente, calcul des charges de neige normale et neige accidentelle (Sad).
+

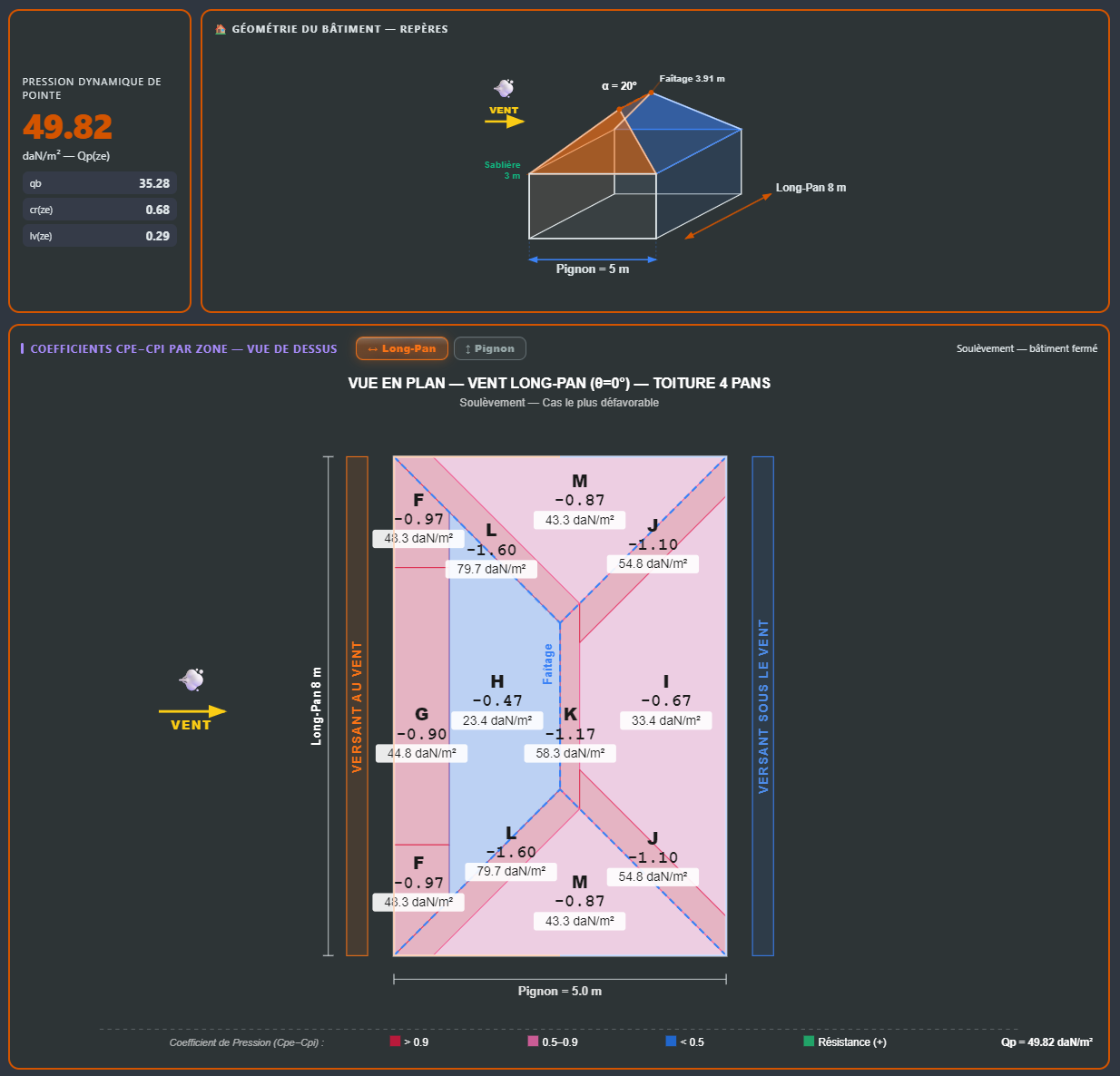

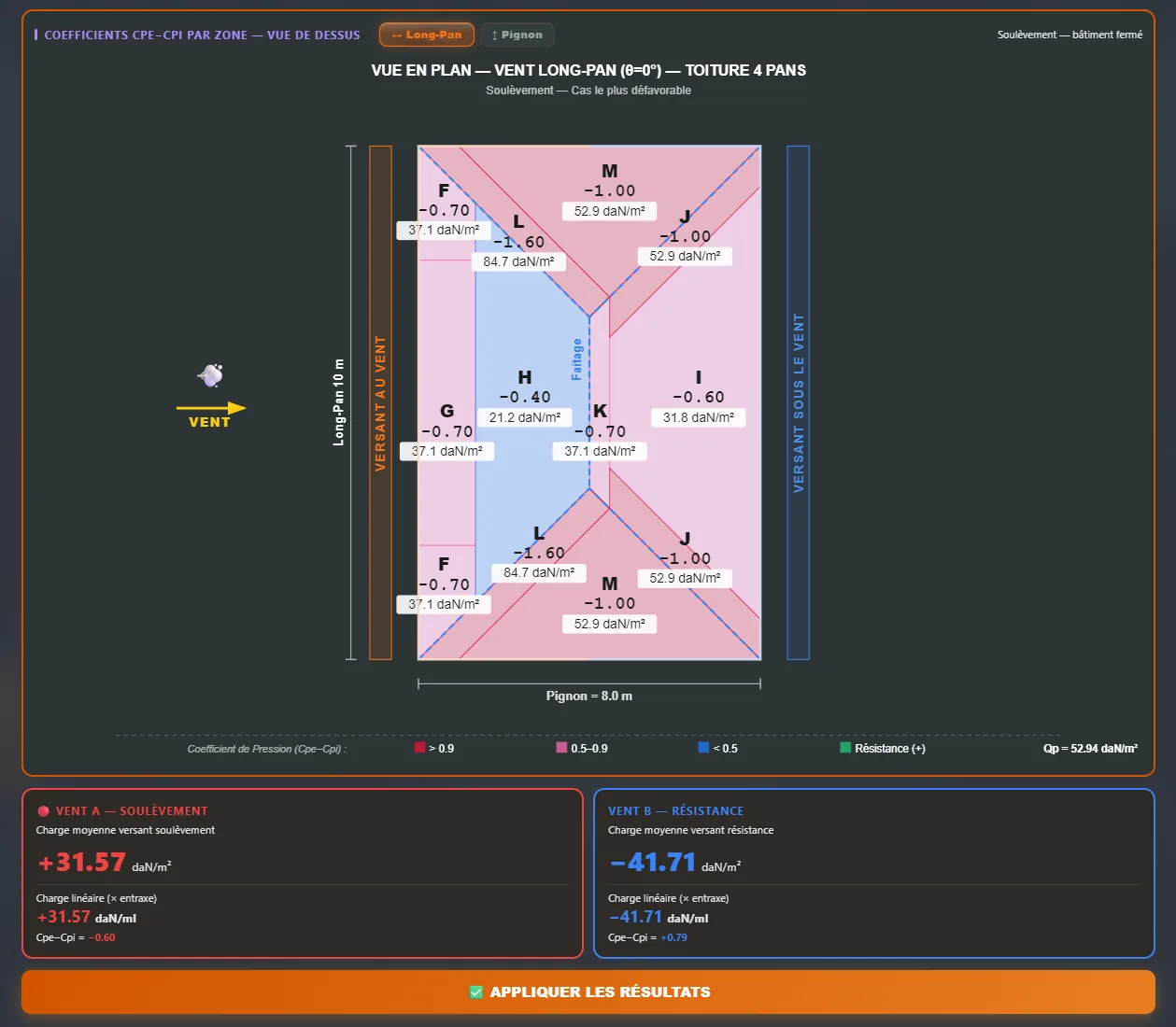

Module Vent intégré
NF EN 1991-1-4/NA. Toitures 2 pans, 4 pans, monopente, bâtiment avec ou sans étage. 5 régions, 5 catégories de rugosité (mer à urbain). Calcul automatique de qp(z), sortie en Vent A (soulèvement) et Vent B (résistance), vues NDC dédiées long-pan et pignon.
+
Vérifications EC5 complètes
Pour chaque combinaison : flexion (droite ou déviée), cisaillement, compression transversale kc,90 aux appuis avec calcul de la longueur d'appui mini, déversement kcrit. Le critère dimensionnant est identifié automatiquement.
+
Pannes posées en dévers
Flexion déviée biaxiale pour les pannes inclinées selon la pente du rampant. Décomposition automatique des charges sur l'axe fort et l'axe faible de la section, combinaison des contraintes avec km = 0,7, flèches vérifiées dans les deux plans. Saisissez la pente, le logiciel fait le reste.
+
Hauteur de pied en coupe justifiée
Calcul automatique de la résistance au cisaillement des poutres entaillées en pied au droit des appuis selon §6.5.2 de l'EC5. Coefficient kv déterminé en fonction de la profondeur d'entaille, de la longueur de transition et du type de bois (massif / lamellé-collé). Saisie de la hauteur résiduelle hef sous l'entaille, justification automatique aux côtés de la flexion et du cisaillement plein.
+

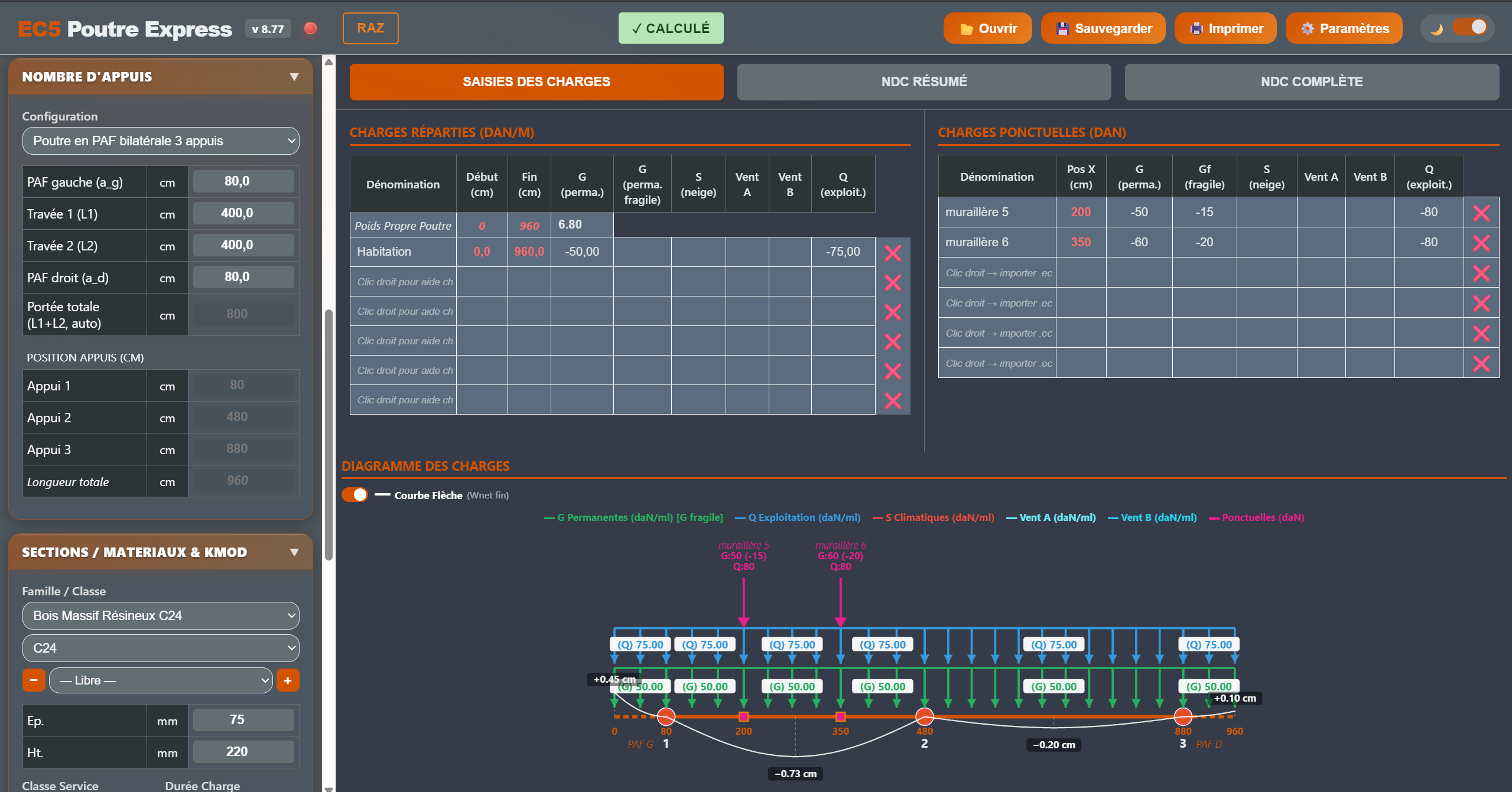

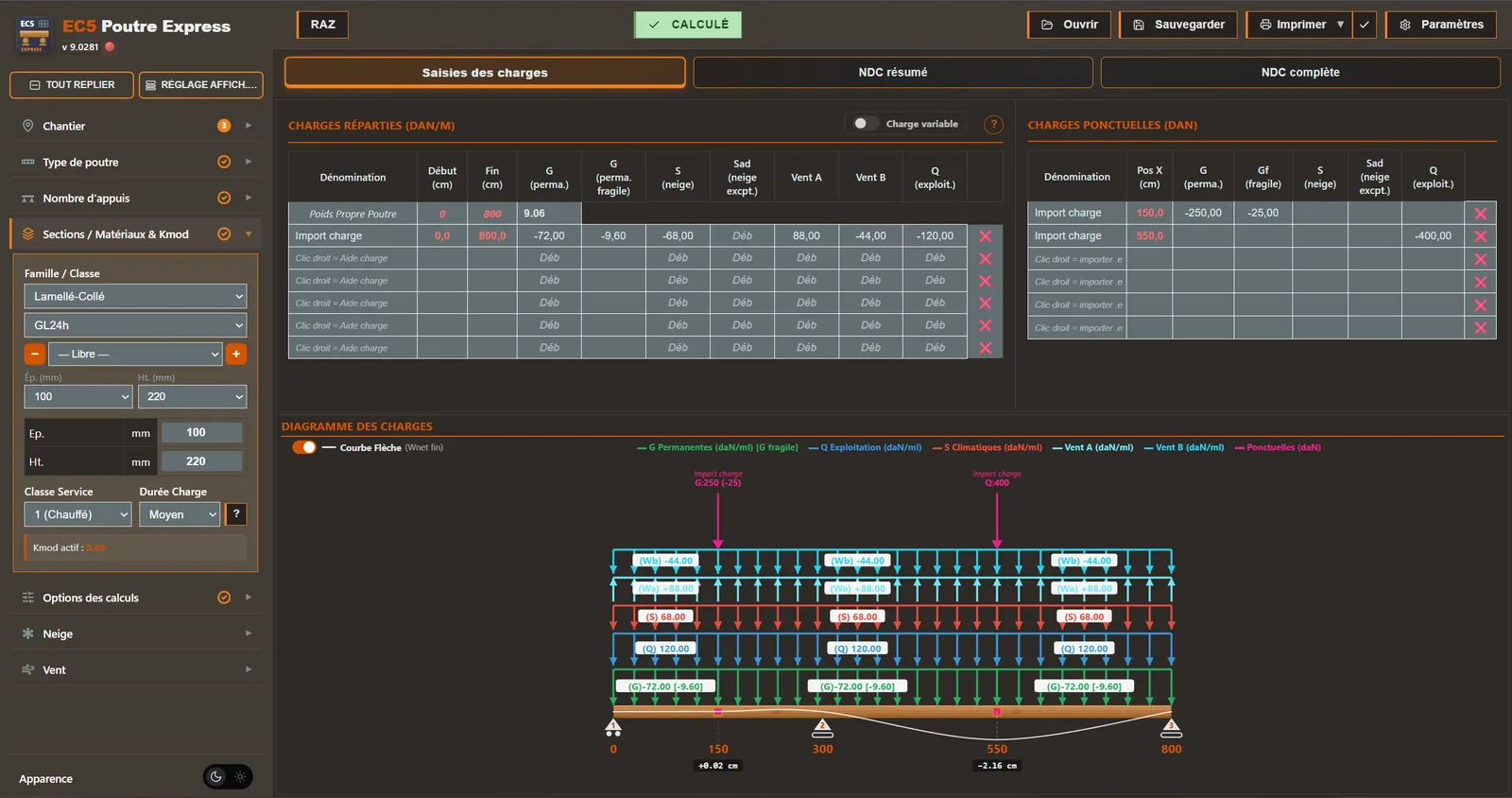

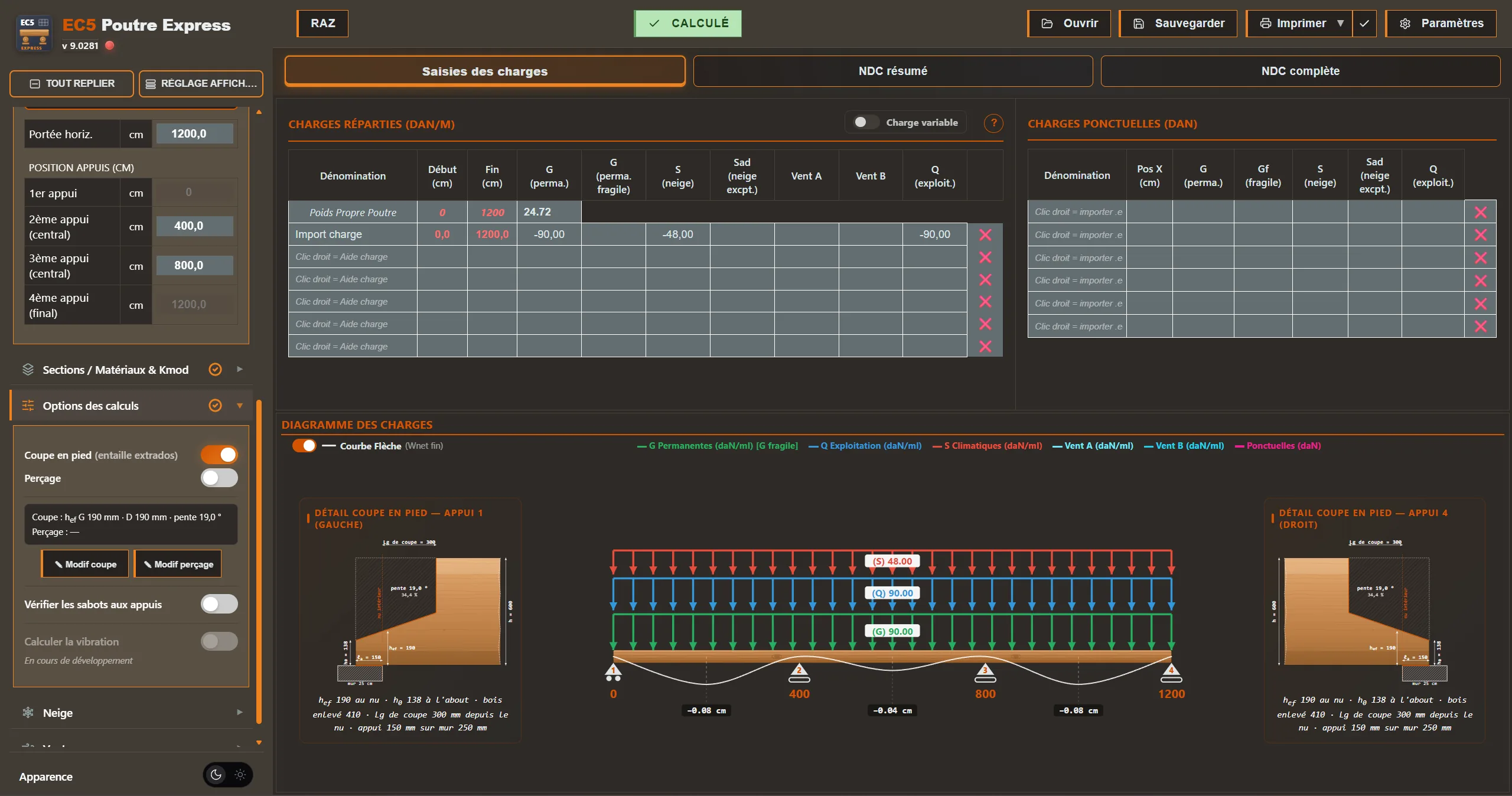

Saisie éclair, diagramme live
Le cœur du logiciel. Deux tableaux uniques pour G, Q, S, Wa, Wb réparties et ponctuelles. Chaque saisie met à jour le diagramme de chargements en temps réel.
+Exclusif
Vérification des sabots BREKAR intégrée
Module dédié au dimensionnement des sabots métalliques BREKAR aux appuis. Sélection automatique du modèle adapté parmi la gamme PANC 4×35 / 4×50 en versions SAE (ailes extérieures) et SAI (ailes intérieures). Le logiciel compare la réaction d'appui ELU dimensionnante à la résistance caractéristique de chaque référence et identifie la première qui passe. Aucun autre logiciel EC5 grand public ne propose cette vérification.
+
Note de calcul exportable
Mode résumé ou complète. Diagrammes de chargements, courbe de flèche superposable, détails de chaque combinaison ELU/ELS. Export PDF via impression navigateur.
+

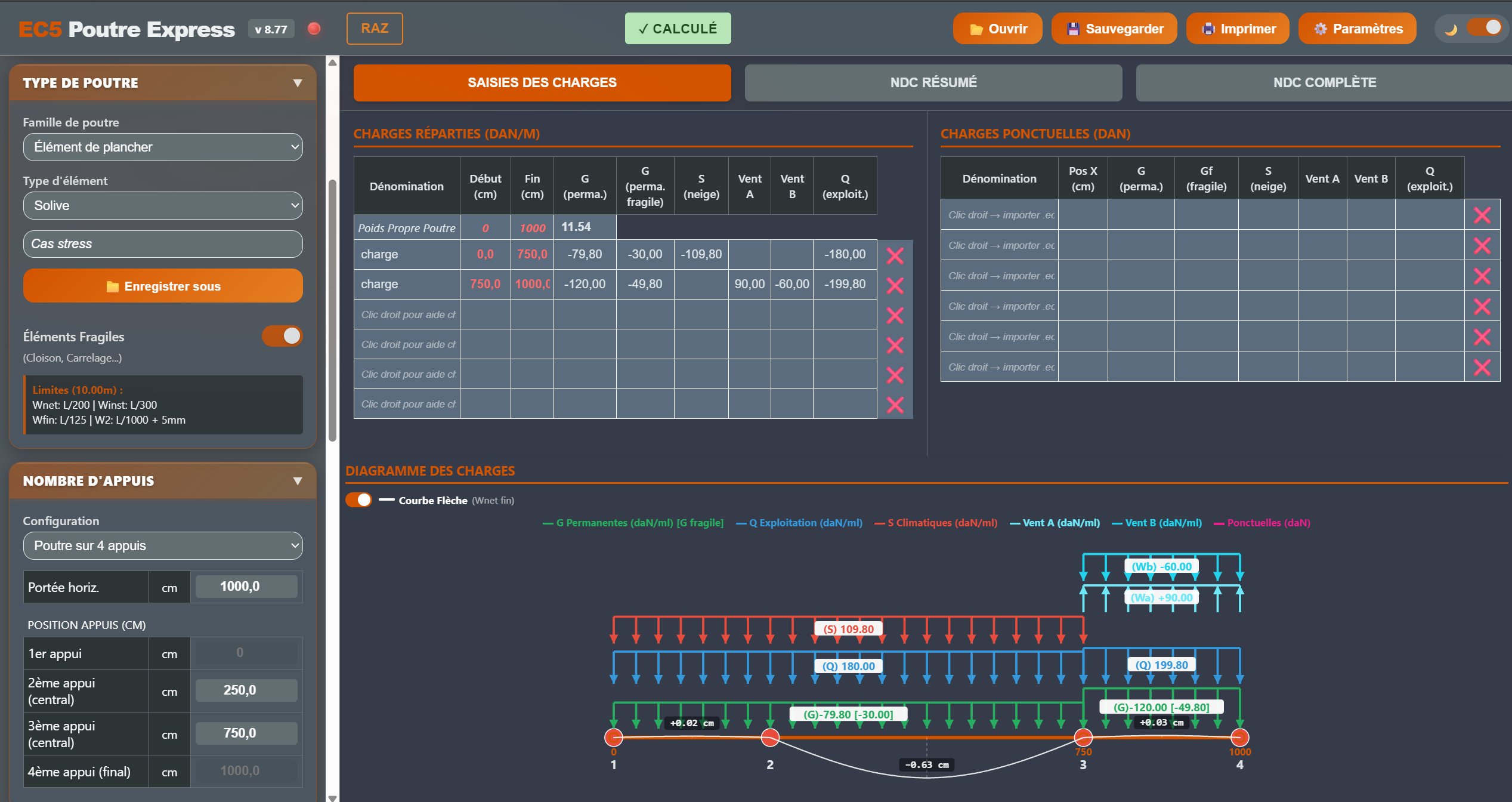

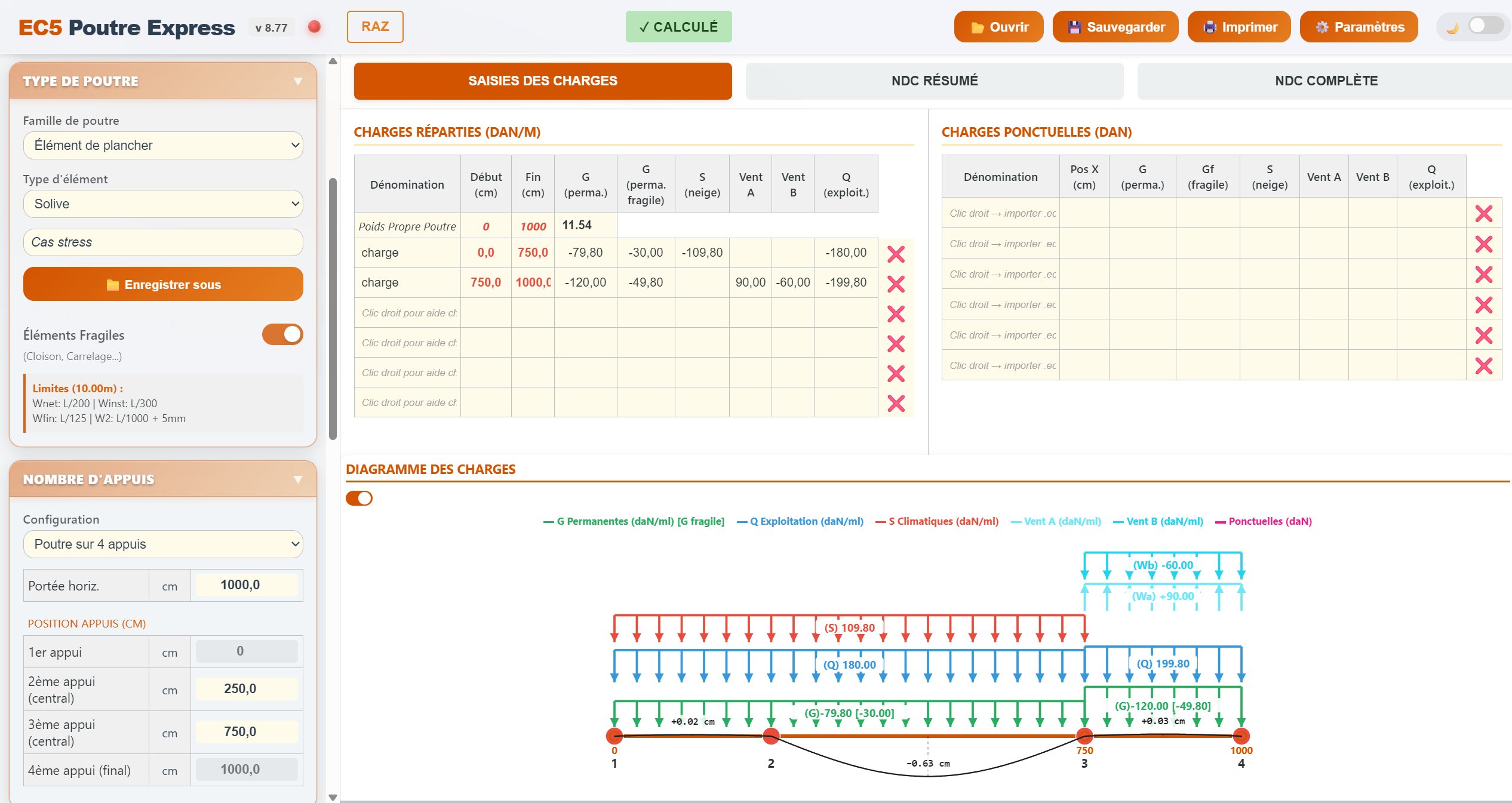

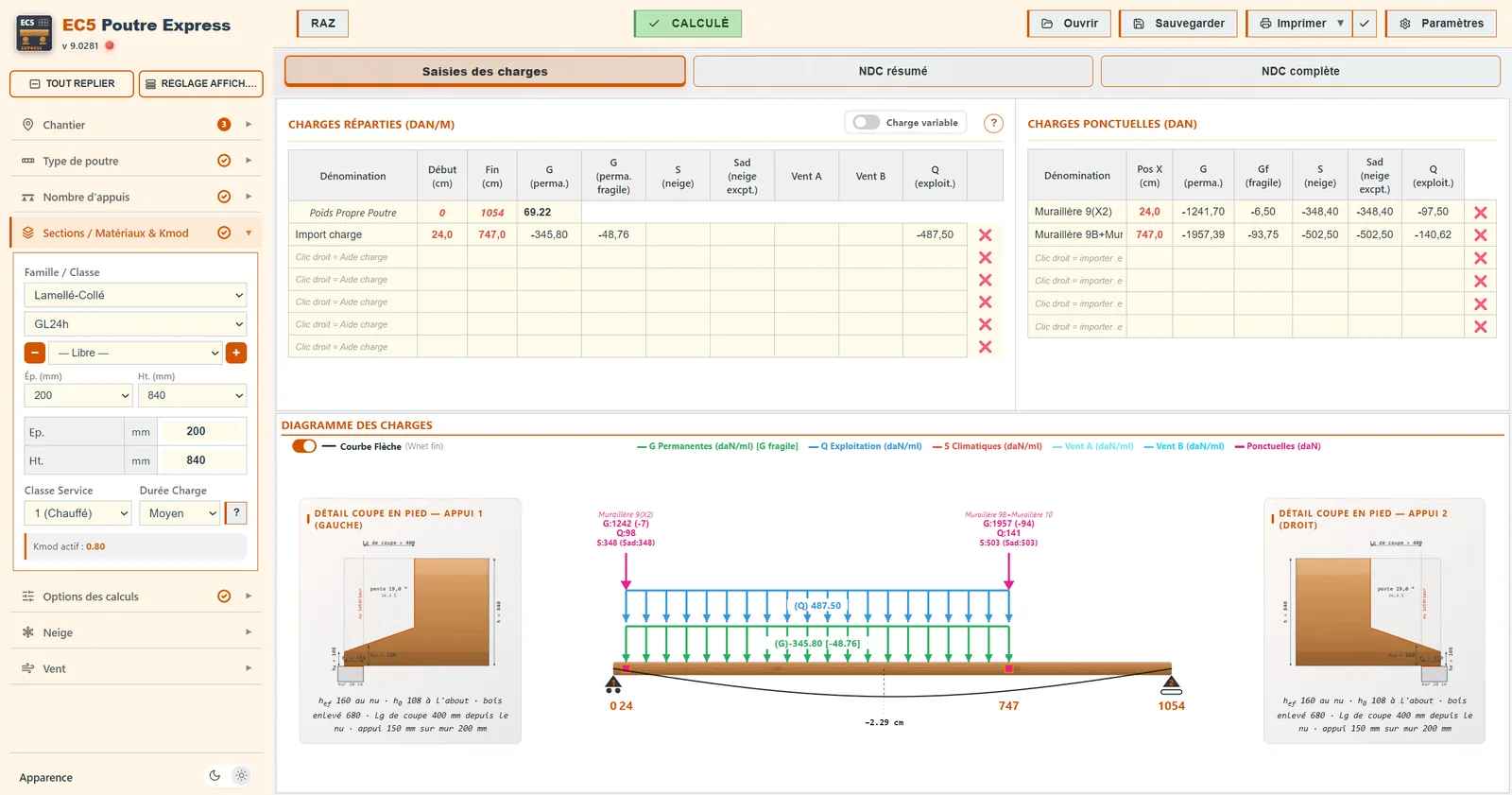

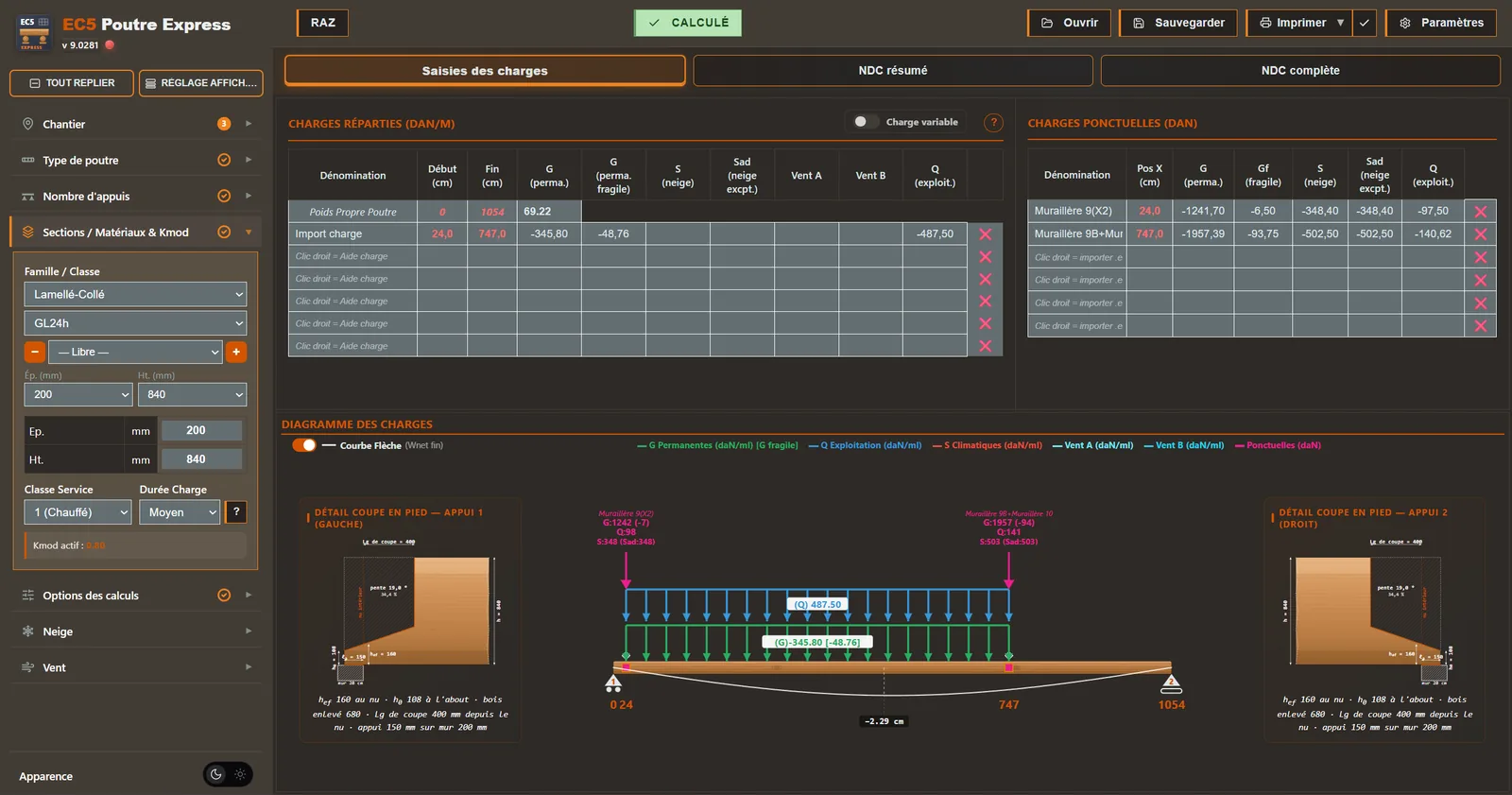

Mode sombre
Palette claire ou sombre, basculable en un clic. Pensé pour les longues sessions de dimensionnement.
+
Multi-matériaux
Bois massif C18 / C24, lamellé-collé GL24h / GL28h (avec cascade de sections 100×240 → 200×1000 mm), BMR GT24. Coefficients γM et kc,90 ajustés automatiquement. Base de données de chantiers personnalisable : sections privilégiées par site, fournisseurs sabots, configurations exportables en .ec5r.
+
Conforme Eurocode 5
NF EN 1995-1-1/NA intégralement appliqué. Coefficients kmod, kdef, kc,90, kcrit calculés selon les règles de l'art. Limites de flèches sélectionnées automatiquement selon la portée et la présence d'éléments fragiles supportés.
+
6 configurations de poutres
Poutres sur 2, 3 ou 4 appuis, porte-à-faux unilatéral ou bilatéral, ou PAF bilatéral 3 appuis pour les cas complexes. Chaque configuration applique les bonnes limites de flèches : selon que vous êtes en travée ou en console, plancher ou toiture.
+
Module Neige intégré
NF EN 1991-1-3/NA. 8 zones (A1 à E), majoration altitude par tronçons jusqu'à 1500 m+, prise en compte de la pente, calcul des charges de neige normale et neige accidentelle (Sad).
+
Module Vent intégré
NF EN 1991-1-4/NA. Toitures 2 pans, 4 pans, monopente, bâtiment avec ou sans étage. 5 régions, 5 catégories de rugosité (mer à urbain). Calcul automatique de qp(z), sortie en Vent A (soulèvement) et Vent B (résistance), vues NDC dédiées long-pan et pignon.
+
Vérifications EC5 complètes
Pour chaque combinaison : flexion (droite ou déviée), cisaillement, compression transversale kc,90 aux appuis avec calcul de la longueur d'appui mini, déversement kcrit. Le critère dimensionnant est identifié automatiquement.
+

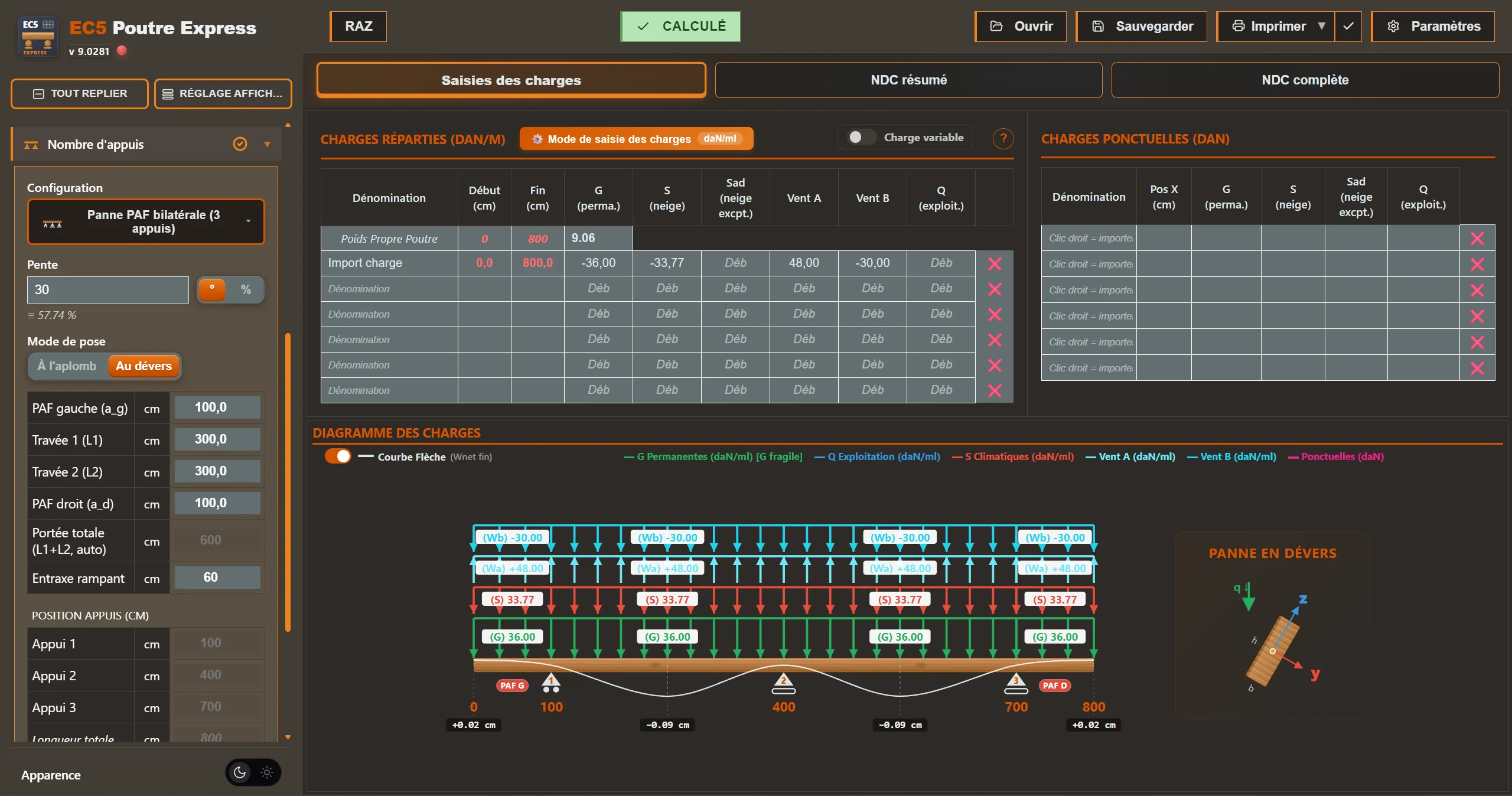

Pannes posées en dévers
Flexion déviée biaxiale pour les pannes inclinées selon la pente du rampant. Décomposition automatique des charges sur l'axe fort et l'axe faible de la section, combinaison des contraintes avec km = 0,7, flèches vérifiées dans les deux plans. Saisissez la pente, le logiciel fait le reste.
+
Hauteur de pied en coupe justifiée
Calcul automatique de la résistance au cisaillement des poutres entaillées en pied au droit des appuis selon §6.5.2 de l'EC5. Coefficient kv déterminé en fonction de la profondeur d'entaille, de la longueur de transition et du type de bois (massif / lamellé-collé). Saisie de la hauteur résiduelle hef sous l'entaille, justification automatique aux côtés de la flexion et du cisaillement plein.
+
Saisie éclair, diagramme live
Le cœur du logiciel. Deux tableaux uniques pour G, Q, S, Wa, Wb réparties et ponctuelles. Chaque saisie met à jour le diagramme de chargements en temps réel.
+Exclusif
Vérification des sabots BREKAR intégrée
Module dédié au dimensionnement des sabots métalliques BREKAR aux appuis. Sélection automatique du modèle adapté parmi la gamme PANC 4×35 / 4×50 en versions SAE (ailes extérieures) et SAI (ailes intérieures). Le logiciel compare la réaction d'appui ELU dimensionnante à la résistance caractéristique de chaque référence et identifie la première qui passe. Aucun autre logiciel EC5 grand public ne propose cette vérification.
+
Note de calcul exportable
Mode résumé ou complète. Diagrammes de chargements, courbe de flèche superposable, détails de chaque combinaison ELU/ELS. Export PDF via impression navigateur.
+
Mode sombre
Palette claire ou sombre, basculable en un clic. Pensé pour les longues sessions de dimensionnement.
+
Multi-matériaux
Bois massif C18 / C24, lamellé-collé GL24h / GL28h (avec cascade de sections 100×240 → 200×1000 mm), BMR GT24. Coefficients γM et kc,90 ajustés automatiquement. Base de données de chantiers personnalisable : sections privilégiées par site, fournisseurs sabots, configurations exportables en .ec5r.
Une vue transparente des vérifications réalisées et des règles appliquées. Aucune boîte noire — chaque calcul est traçable dans la note de calcul exportée.
MOTEURLe moteur de calcul
Résolution de la structurePoutre continue
Poutres continues sur 2 à 4 appuis et porte-à-faux résolues par la méthode des rotations (équations de continuité, système hyperstatique) : réactions d'appui, effort tranchant, moment fléchissant et déformée en tout point — sans formule forfaitaire de portée équivalente.
Flèches selon TimoshenkoFlexion + cisaillement
Déformée en théorie de Timoshenko : flexion et déformation d'effort tranchant. Décisif pour le bois (G ≈ E/16) et les sections trapues — pannes continues à 3 appuis en tête. Là où beaucoup d'outils s'arrêtent à la flexion seule (Euler-Bernoulli), EC5 Poutre Express intègre les deux.
w = wflexion + wcisaillement
Superposition & combinaisonsELU 6.10 · ELS
Chaque cas (G, G fragile, Q, S, Vent A/B, ponctuelles) est résolu puis superposé dans les combinaisons ELU (6.10) et ELS générées automatiquement, avec les ψ de la catégorie d'exploitation et le kmod de la durée de charge la plus courte. L'enveloppe dimensionnante est retenue pour chaque vérification.
ELUÉtats limites ultimes — résistance
FlexionEC5 §6.1.6 · kh
Contrainte normale σm,d sous chaque combinaison. Taux = σm,d / (kmod · fm,k / γM). Intègre kh pour les sections de faible hauteur.
σm,d / (kmod · kh · fm,k / γM) ≤ 100 %
Flexion déviée — pannes en déversEC5 §6.1.6 · km = 0,7
Pour les pannes posées en dévers, les charges gravitaires sont projetées sur l'axe fort (cos α) et l'axe faible (sin α) de la section. Les deux contraintes de flexion sont combinées selon §6.1.6 avec le facteur de redistribution km = 0,7 (sections rectangulaires).
σm,y,d / fm,y,d + km · σm,z,d / fm,z,d ≤ 100 %
Cisaillementbef = kcr · b
Contrainte τd au droit des appuis avec section efficace bef = kcr · b. Le coefficient kcr est paramétrable par matériau depuis les réglages (valeurs de l'annexe nationale par défaut). Taux = τd / (kmod · fv,k / γM).
τd / (kmod · fv,k / γM) ≤ 100 %
Hauteur de pied en coupe (kv)EC5 §6.5.2
Vérification du cisaillement réduit au droit des entailles basses sur appui selon §6.5.2 de l'EC5. Calcul du coefficient kv en fonction de hef/h, de la longueur de transition x et de la nature du bois.
τd / (kv · kmod · fv,k / γM) ≤ 100 %
Compression transversale (kc,90)Lg mini auto
Vérification aux appuis avec calcul automatique de la longueur d'appui minimale. Règle interne : si Lg/b < 0,60, application du kc,90 matériau ; sinon kc,90 = 1,0. La longueur efficace de diffusion intègre les débords disponibles selon §6.1.5 : 3 cm côté extrémité de poutre, 6 cm sur appui central — appliqués automatiquement appui par appui.
σc,90,d / (kc,90 · fc,90,k / γM) ≤ 100 %
Déversement (kcrit)EC5 §6.3.3
Calcul du moment critique selon §6.3.3 de l'EC5. Exemption automatique pour les solives entretoisées en partie supérieure. Cas spécifique avec renfort CP en pied disponible.
σm,d / (kcrit · fm,d) ≤ 100 %
ELSÉtats limites de service — déformations
Flèche instantanée winstL / 300
Sous combinaison caractéristique ELS. Limite par défaut : L/300 (modulable selon type d'élément).
winst ≤ L / 300
Flèche nette finale wnet,finL / 200
Inclut la composante de fluage kdef selon classe de service (SC1 : 0,6 / SC2 : 0,8 / SC3 : 2,0). Limite : L/200 plancher, L/150 à L/200 toiture selon l'élément.
wnet,fin ≤ L / 200
Flèche de second œuvre w2L/500 → L/1000 + 5 mm
Limite combinée applicable uniquement si des éléments fragiles (cloisons, carrelage) sont supportés : un ratio de portée plus une valeur absolue en millimètres. Les seuils sont ajustés automatiquement selon le type d'élément et la portée (de L/500 à L/1000 + 5 mm).
w2 ≤ L / 500 — puis L / 1000 + 5 mm au-delà de 5 m
Déformation d'effort tranchantTimoshenko
Le bois est très déformable en cisaillement (G ≈ E/16) : pour les sections trapues, la flèche de flexion seule sous-estime la flèche réelle. Le logiciel ajoute la composante de cisaillement (théorie de Timoshenko) là où elle compte, notamment sur les pannes de toiture continues à 3 appuis.
w = wflexion + wcisaillement
Critère dimensionnantSynthèse NDC
Identification automatique du critère le plus contraignant parmi les 8 vérifications. Affiché en synthèse dans la note de calcul.
max ( tauxflexion, tauxcisail., … )
Module exclusif

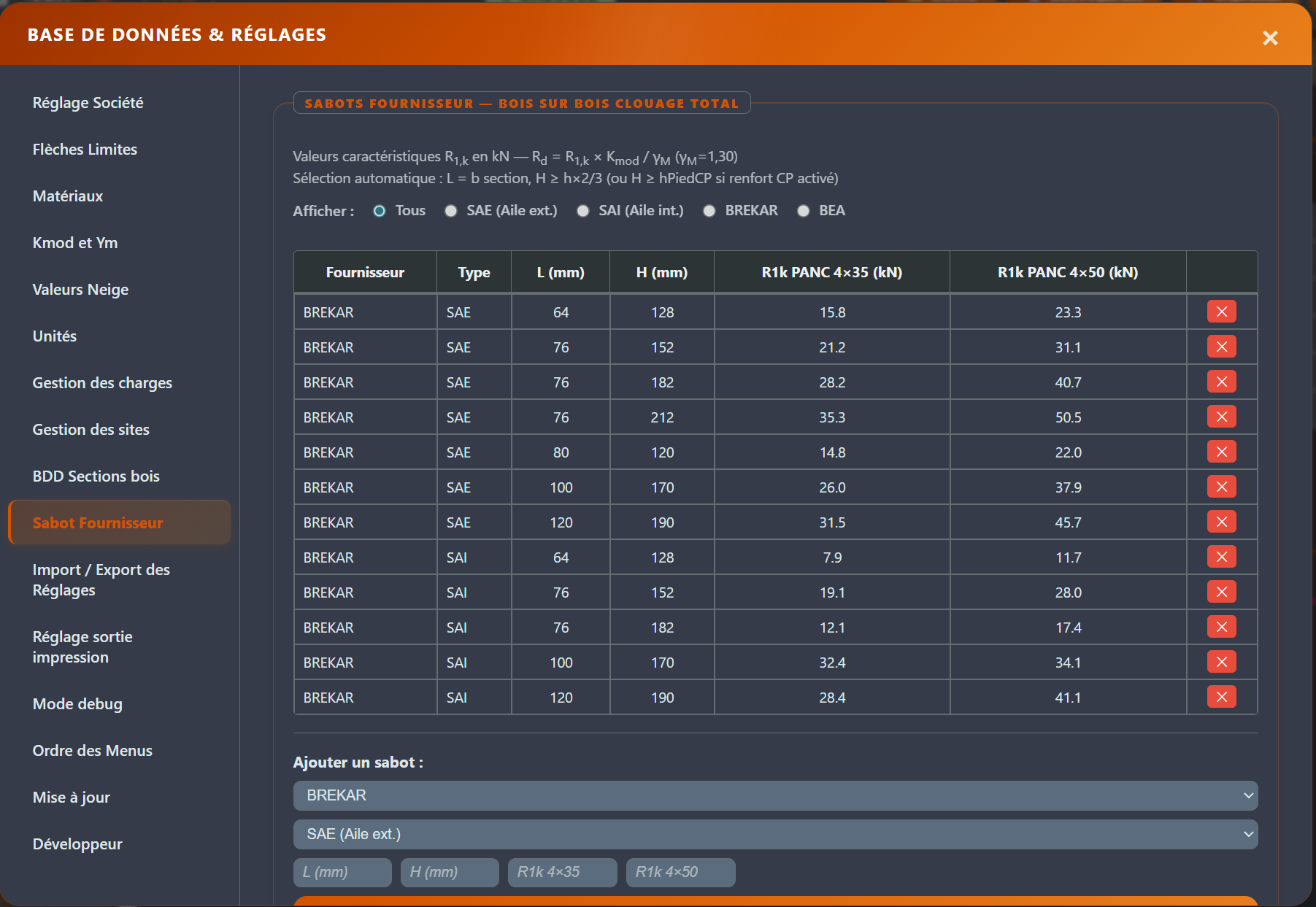

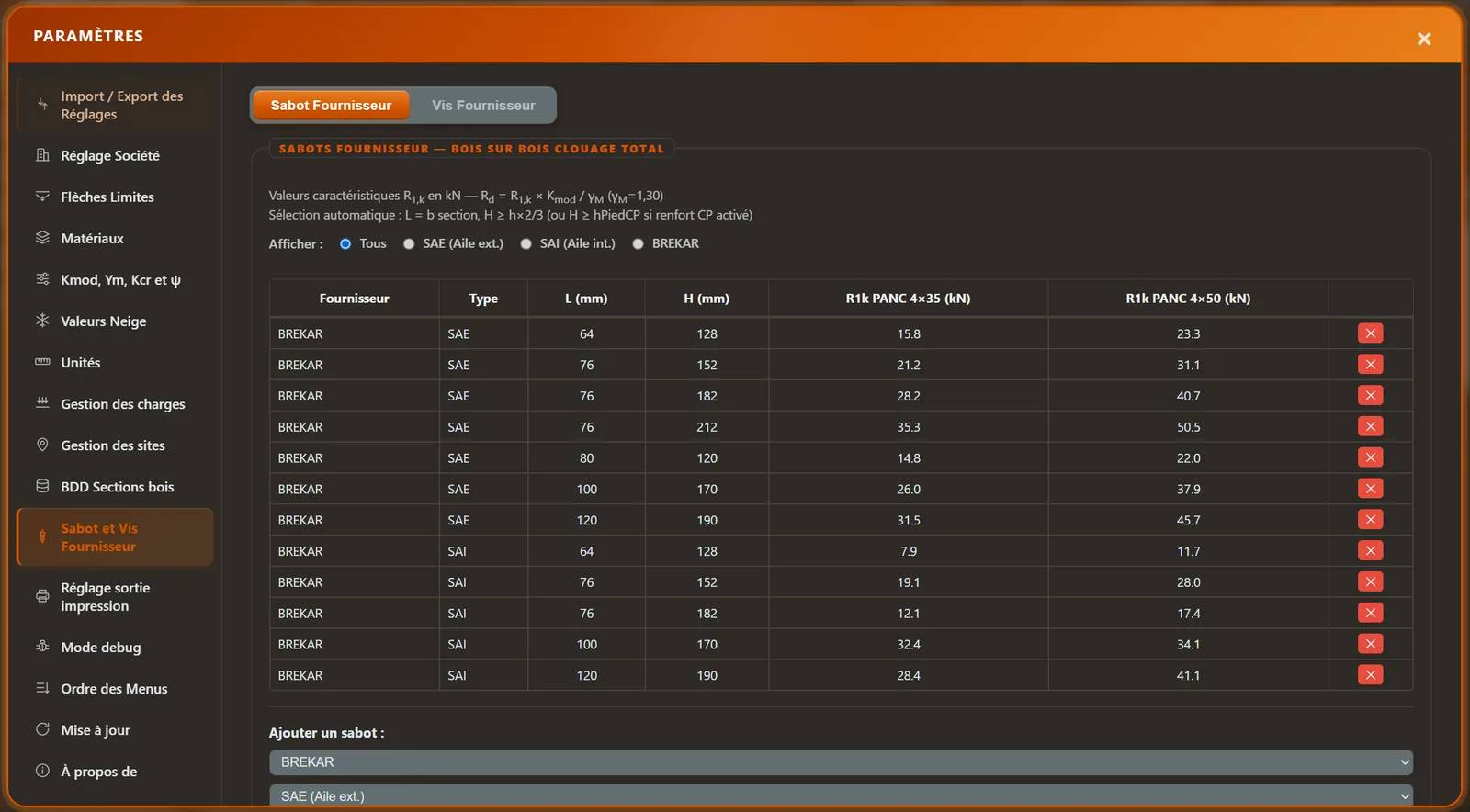

Vérification des sabots métalliques BREKAR
Activable depuis la carte Options des calculs, ce module compare la réaction d'appui ELU dimensionnante à la capacité de chaque modèle BREKAR et indique le premier sabot qui passe — référence justifiée par la note de calcul.

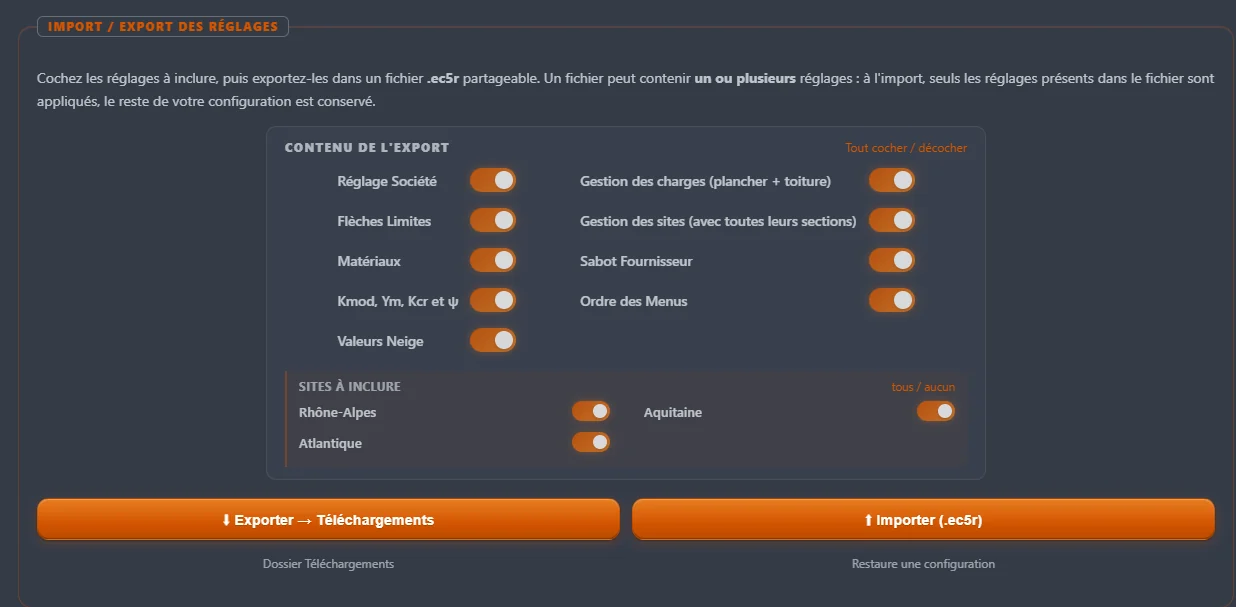

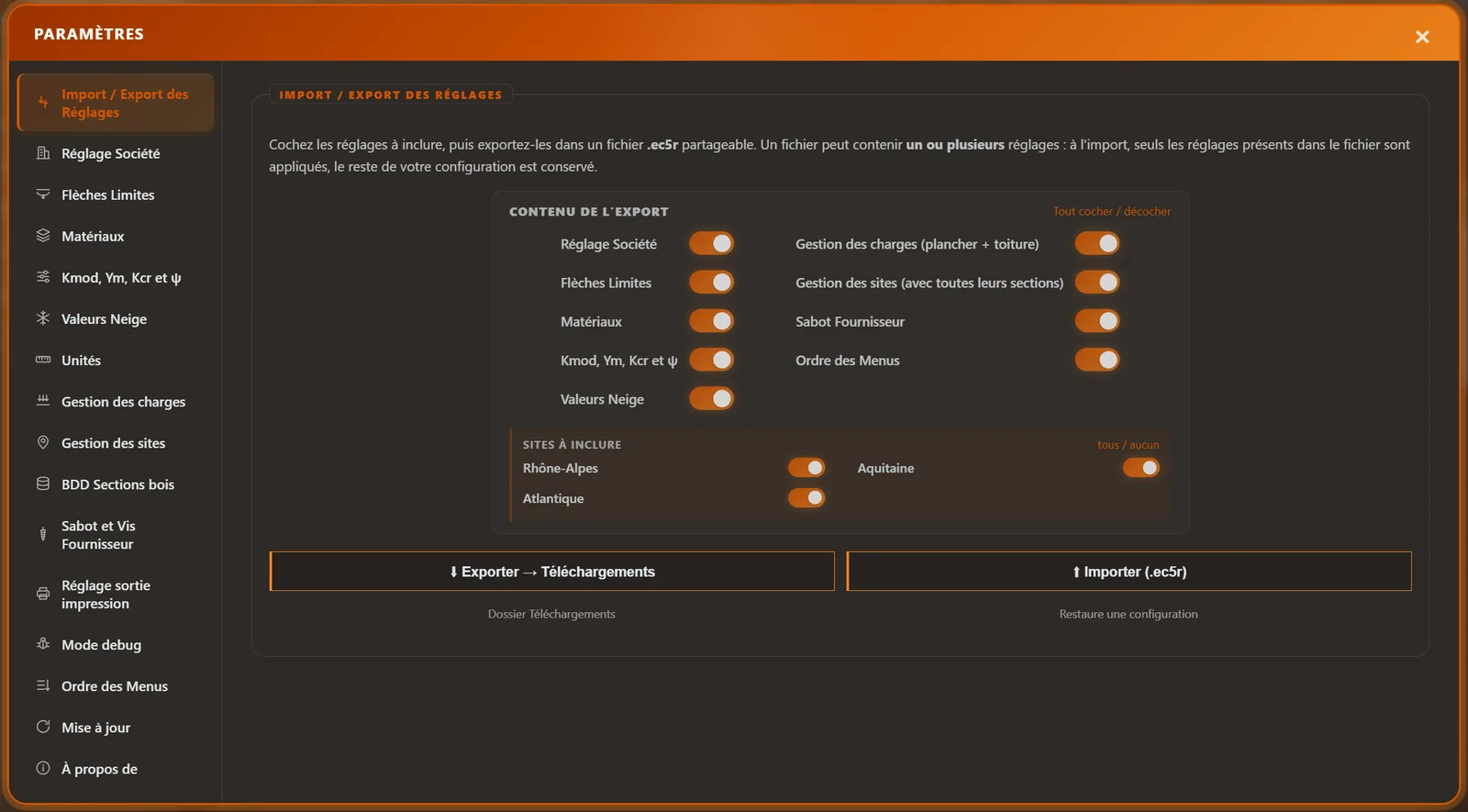

Un seul fichier. Toute votre configuration, partagée.
Import et export réunis dans un menu unique. Vous cochez ce que vous voulez transmettre — société, matériaux, coefficients, flèches limites, neige, charges, sabots, ordre des menus, jusqu'à des affaires entières avec toutes leurs sections — et vous exportez le tout dans un fichier .ec5r partageable. À l'import, seuls les réglages présents dans le fichier sont appliqués : le reste de la configuration du destinataire est conservé.
Export réglages total ou à la carte
Un panneau de bascules, un seul fichier. Transmettez toute votre configuration d'un clic, ou seulement ce qui compte : les matériaux et coefficients pour harmoniser un calcul, une affaire précise avec ses sections pour la confier à un collègue.
Réglage société, matériaux, sabots fournisseurs
kmod, γM, kcr, ψ, flèches limites, valeurs neige
Gestion des charges (plancher + toiture)
Sites entiers avec toutes leurs sections
Ordre des menus
Import non destructif
À l'import, seuls les réglages contenus dans le fichier remplacent les vôtres. Tout le reste de votre configuration reste intact — aucun écrasement accidentel, une confirmation récapitule ce qui va changer.
→ Recevez un réglage précis sans perdre le vôtre.
Standardisation d'équipe
Le référent technique exporte les conventions du bureau — matériaux, coefficients, flèches limites — et chaque poste les importe. Deux calculateurs, mêmes hypothèses, notes de calcul rigoureusement cohérentes.
→ Un nouveau poste opérationnel en un import.
Affaires transmises & archivées
Incluez un ou plusieurs sites avec toutes leurs sections dans le même fichier : confiez une affaire complète à un collègue, ou archivez-la proprement par chantier, sans rien perdre.
→ Une affaire entière dans un fichier partageable.
Dès l'essaiImport et export complets pendant les 7 jours d'essai, à l'identique de la version payante. Tout reste local sur votre poste : aucun cloud, aucune donnée envoyée sur nos serveurs.
7 jours d'essai complet, toutes fonctionnalités débloquées. Au-delà : licence annuelle simple et transparente.
6 durées au choix — sans engagement
Vous choisissez la durée, vous ne payez que ce dont vous avez besoin. Un chantier ponctuel ? Prenez 7 ou 15 jours. Un usage quotidien en bureau d'études ? 6 mois ou 1 an. Zéro engagement long terme, zéro abonnement caché.
Essai
Gratuit7 jours
Version d'évaluation
Testez le logiciel sur vos projets réels, sans limitation fonctionnelle.
La plupart des logiciels de calcul de structures imposent une licence annuelle assortie d'un contrat de maintenance obligatoire, facturé chaque année — que vous utilisiez le logiciel ou non. EC5 Poutre Express prend le contre-pied : vous payez la durée dont vous avez besoin, et c'est tout.
Transparence sur les normes appliquées, les coefficients utilisés et les limites de l'outil.
Annexes nationales appliquées
NF EN 1995-1-1/NA — Calcul des structures bois (Eurocode 5)
NF EN 1991-1-3/NA — Charges de neige (Eurocode 1)
NF EN 1991-1-4/NA — Actions du vent (Eurocode 1)
NF EN 338 — Classes de résistance bois massif
NF EN 14080 — Lamellé-collé et BMR
DIN EN 1995-1-1/NA §NA.6.7 — Perçages (« Durchbrüche »), annexe nationale allemande
DIN EN 1995-1-1/NA §NA.6.8.4 — Renforcement des perçages
NABau n° 24 — Interprétation officielle du comité allemand
Coefficients par défaut (modifiables)
γM bois massif1,30
γM lamellé-collé1,25
γM BMR1,25
kdef SC1 / SC2 / SC30,6 / 0,8 / 2,0
kmod moyen terme SC10,80
Limites de responsabilité
EC5 Poutre Express est un outil d'aide au dimensionnement. Les résultats doivent être validés par un homme de l'art compétent. La responsabilité finale du projet — choix des hypothèses, lecture du contexte du chantier, validation des notes de calcul — reste celle de l'ingénieur ou du charpentier signataire.
L'éditeur ne saurait être tenu responsable d'un usage non conforme aux règles de l'art.
