Calcul d'une panne bois selon l'Eurocode 5

La panne est la poutre horizontale qui porte les chevrons ou les bacs de couverture d'une toiture. Son dimensionnement selon la norme NF EN 1995-1-1/NA (Eurocode 5) combine flexion, cisaillement, compression aux appuis et flèches — avec une spécificité majeure : la pose en dévers, qui génère de la flexion déviée.

Les charges appliquées à une panne

Une panne de toiture reprend quatre familles d'actions, exprimées en daN/m² de rampant ou de projection horizontale, puis converties en charge linéique via l'entraxe entre pannes :

• G — charges permanentes : poids de la couverture, liteaux, chevrons, isolant et poids propre de la panne ;
• S — charge de neige selon NF EN 1991-1-3/NA (zone, altitude, pente de toiture) ;

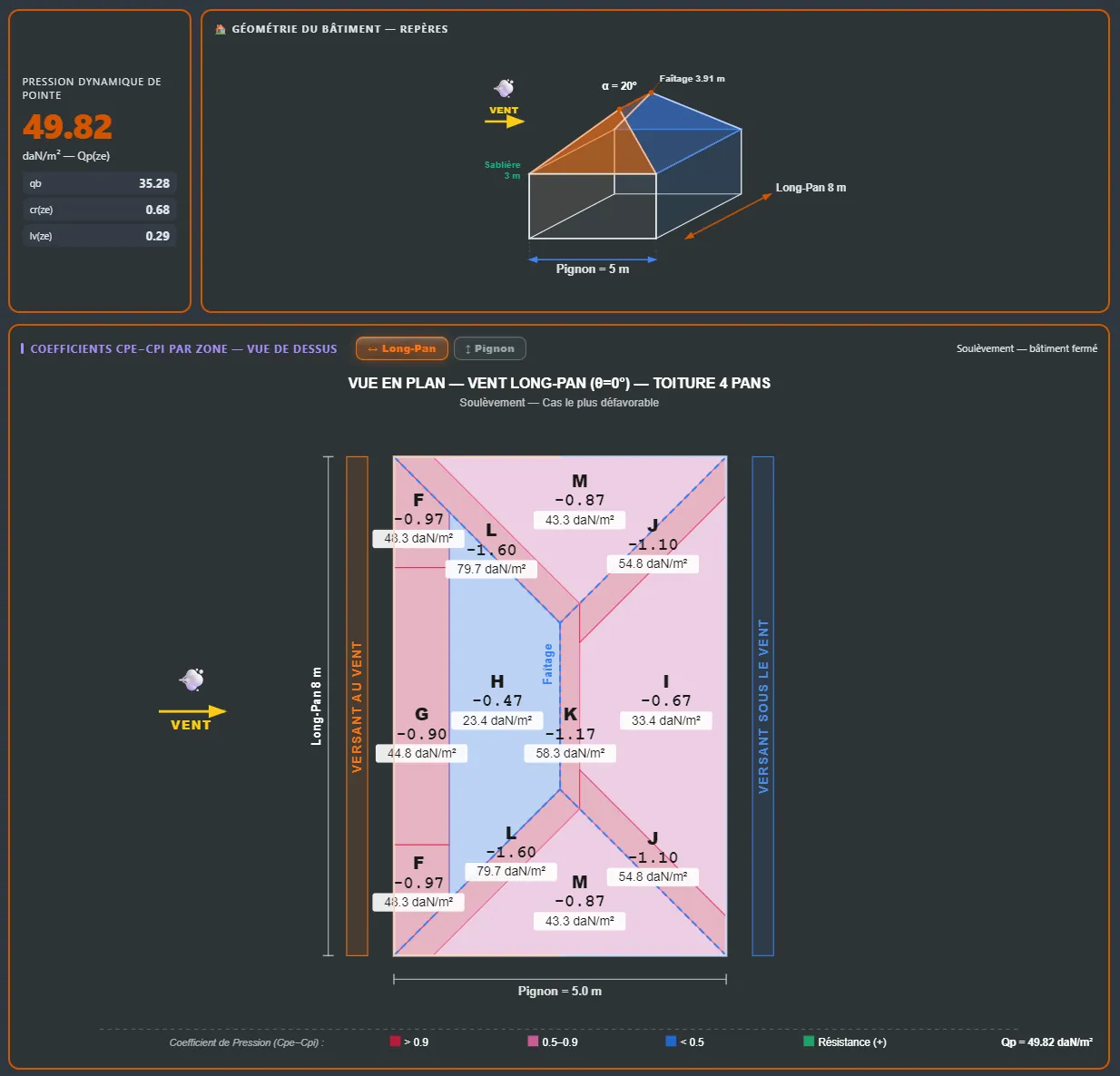

• W — action du vent selon NF EN 1991-1-4/NA (pression ou dépression selon les zones de toiture) ;
• Q — charge d'entretien (catégorie H), généralement une charge ponctuelle de 100 daN.

Ces actions sont ensuite combinées aux États Limites Ultimes (ELU, coefficients 1,35 G + 1,5 S/Q/W avec les facteurs ψ₀ d'accompagnement) et aux États Limites de Service (ELS) pour les flèches. Un calcul de panne complet mobilise couramment une quinzaine de combinaisons.

Pose à l'aplomb ou pose en dévers ?

C'est le point qui distingue la panne de toutes les autres poutres :

• Pose à l'aplomb : la panne est verticale, les charges gravitaires travaillent uniquement sur son axe fort. Le calcul est celui d'une poutre en flexion simple.
• Pose en dévers : la panne est perpendiculaire au rampant, inclinée de la pente α de la toiture. Les charges gravitaires se décomposent alors sur les deux axes de la section.

Exemple : pour q = 200 daN/m et une pente de 30°, la composante sur l'axe fort vaut 200 × cos 30° ≈ 173 daN/m et la composante sur l'axe faible 200 × sin 30° = 100 daN/m. La panne fléchit donc dans les deux plans simultanément : c'est la flexion déviée.

La vérification en flexion déviée (EC5 §6.1.6)

L'Eurocode 5 impose de combiner les contraintes de flexion des deux axes avec le facteur de redistribution k_m = 0,7 pour les sections rectangulaires :

avec f_m,d = k_mod · f_m,k / γ_M. Pour un bois massif C24 : f_m,k = 24 N/mm² et γ_M = 1,3 ; pour un lamellé-collé GL24h : f_m,k = 24 N/mm² et γ_M = 1,25. Le k_mod dépend de la classe de service et de la durée de la charge dominante (voir notre guide k_mod / k_def).

Les flèches doivent être vérifiées dans les deux plans, puis combinées en flèche résultante. La flèche sur l'axe faible est souvent dimensionnante en dévers : elle croît avec sin α et l'inertie faible de la section est bien moindre.

Les autres vérifications obligatoires

• Cisaillement (§6.1.7) : τ_d = 1,5 · V_d / (k_cr · b · h) ≤ f_v,d, avec le coefficient de fissuration k_cr ;
• Compression perpendiculaire aux appuis (§6.1.5) : σ_c,90,d ≤ k_c,90 · f_c,90,d, avec majoration de la surface d'appui efficace de 3 cm par côté libre ;
• Déversement (§6.3.3) : vérification au flambement latéral-torsionnel via k_crit si la membrure comprimée n'est pas maintenue ;
• Flèches ELS : W_inst(Q), W_net,fin et W_fin comparées aux limites du type d'ouvrage (voir notre guide des flèches admissibles).

Panne sur 2, 3 appuis ou avec porte-à-faux

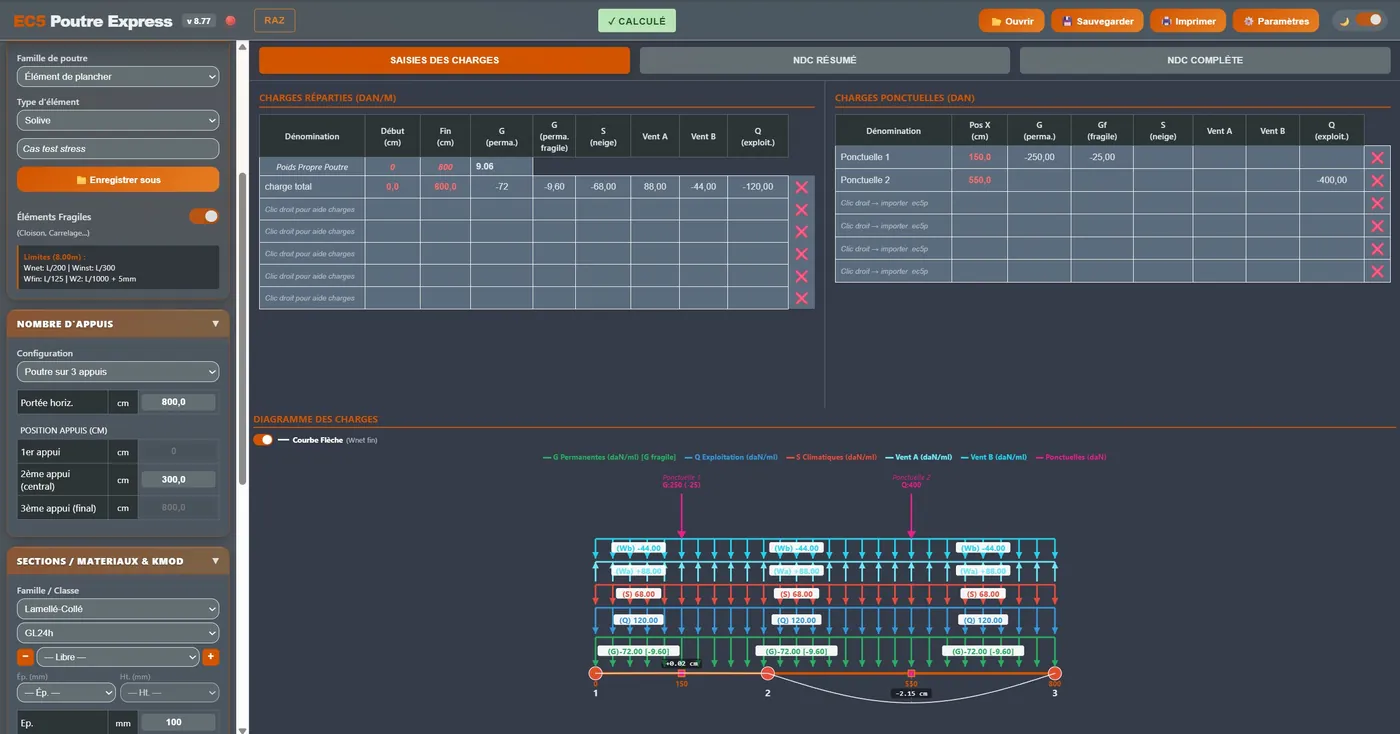

Une panne continue sur 3 appuis est hyperstatique : la réaction de l'appui central et le moment sur appui ne se calculent pas avec les formules simples de la poutre isostatique. Le moment négatif sur l'appui intermédiaire est souvent dimensionnant, et la réaction de l'appui central peut dépasser de 25 % la somme des demi-travées. Les configurations avec porte-à-faux (PAF) unilatéral ou bilatéral ajoutent des moments d'encorbellement qui soulagent la travée mais chargent les appuis.
