Charge de neige sur toiture : le calcul selon NF EN 1991-1-3/NA
La charge de neige est l'action variable dominante pour la plupart des charpentes françaises. Son calcul part d'une valeur caractéristique au sol sk — fonction de la zone et de l'altitude — corrigée par un coefficient de forme μ dépendant de la pente de toiture.
Les zones de neige françaises
L'annexe nationale française découpe le territoire en 8 zones. Chaque commune est rattachée à une zone (le découpage suit les cantons). Valeurs caractéristiques au sol pour une altitude ≤ 200 m :
| Zone | sk,0 (charge normale, daN/m²) | sAd (charge accidentelle, daN/m²) |
|---|---|---|
| A1 | 45 | — |
| A2 | 45 | 100 |
| B1 | 55 | 100 |
| B2 | 55 | 135 |
| C1 | 65 | — |
| C2 | 65 | 135 |
| D | 90 | 180 |
| E | 140 | — |
La charge accidentelle sAd, lorsqu'elle existe, est indépendante de l'altitude et se combine avec les coefficients accidentels.
La majoration d'altitude
Au-delà de 200 m, sk augmente linéairement par tronçons (Tableau 4.1 de l'annexe nationale) :
| Tranche d'altitude | Zones A à D | Zone E |
|---|---|---|
| 200 → 500 m | + 0,10 daN/m² par mètre | + 0,15 daN/m² par mètre |
| 500 → 1000 m | + 0,15 daN/m² par mètre | + 0,35 daN/m² par mètre |
| > 1000 m | + 0,35 daN/m² par mètre | + 0,70 daN/m² par mètre |
Exemple — zone C2, altitude 650 m :
sk = 65 + 0,10 × (500 − 200) + 0,15 × (650 − 500) = 65 + 30 + 22,5 = 117,5 daN/m²
Du sol à la toiture : le coefficient de forme μ

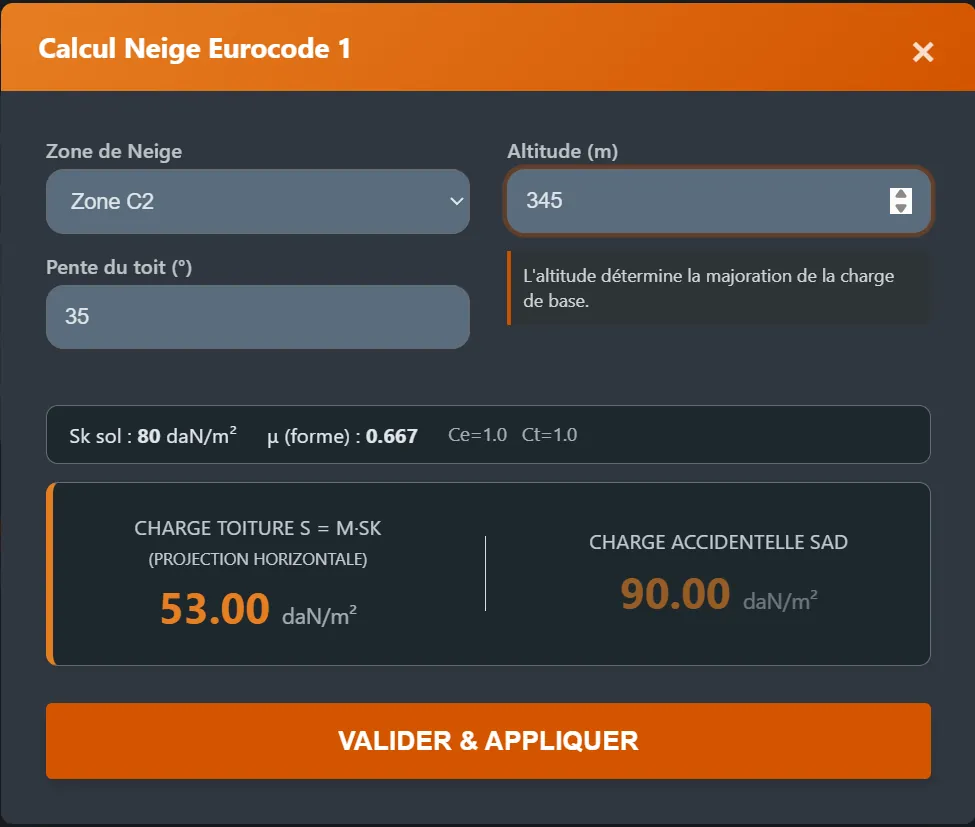

La charge sur la toiture vaut s = μ1 · Ce · Ct · sk. Pour une toiture à deux versants et une exposition normale (Ce = Ct = 1) :
| Pente α du versant | μ1 |
|---|---|
| 0° ≤ α ≤ 30° | 0,8 |
| 30° < α < 60° | 0,8 · (60 − α) / 30 |
| α ≥ 60° | 0 |
La charge obtenue s'applique sur la projection horizontale de la toiture. Pour charger une panne, elle est ensuite convertie en charge linéique via l'entraxe et projetée selon le mode de pose. Il faut aussi vérifier les cas de neige dissymétrique (un versant à demi-charge) et, le cas échéant, les accumulations aux noues et acrotères.
Questions fréquentes
Comment connaître la zone de neige de ma commune ?

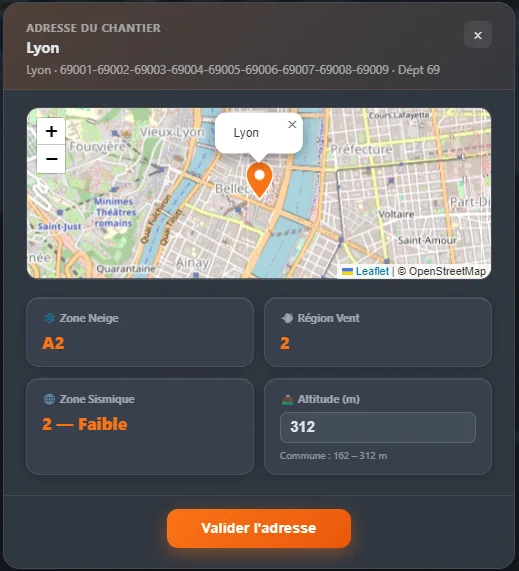

Le zonage figure dans l'annexe nationale de la NF EN 1991-1-3, par canton. EC5 Poutre Express intègre une base de communes avec recherche par code INSEE : la zone et l'altitude sont renseignées automatiquement.
La neige est-elle une charge de court ou moyen terme ?
Jusqu'à 1000 m d'altitude, la neige est classée en court terme (kmod = 0,90). Au-delà de 1000 m, elle passe en moyen terme (kmod = 0,80) et le coefficient quasi-permanent ψ2 passe de 0 à 0,20, ce qui alourdit le calcul de fluage.
Faut-il cumuler neige et vent ?
Oui, dans les combinaisons ELU avec le facteur d'accompagnement ψ0 : 1,35 G + 1,5 S + ψ0,W · 1,5 W et sa symétrique. Les Eurocodes exigent d'examiner chaque action variable comme dominante à tour de rôle.
